Súprava generátora 500 kW

500kW generátor od Kecheng je vyrobený v Číne. Jadrom jednotky je motor Chongqing Cummins a Lille Bezkomutátorový generátor Semir v kombinácii so samoštartovacím riadiacim systémom dosahuje vysokú spoľahlivosť a rýchlosť odpoveď. Napájanie sa automaticky spustí do 15 sekúnd po odpojení hlavného napájania a výkon v pohotovostnom režime je až 500 kW. Tento produkt využíva integrovaný dizajn kontajnerov, kompaktnú štruktúru, ľahko sa premiestniť a nainštalovať a spĺňa príslušné národné a medzinárodné normy.Má nízku spotrebu paliva počas prevádzky a stabilného výkonu, vďaka čomu je vhodný najmä do miest s extrémne vysokými požiadavkami na kontinuita napájania, ako sú nemocnice, dátové centrá, priemyselné parky a podpora veľkých podujatí.

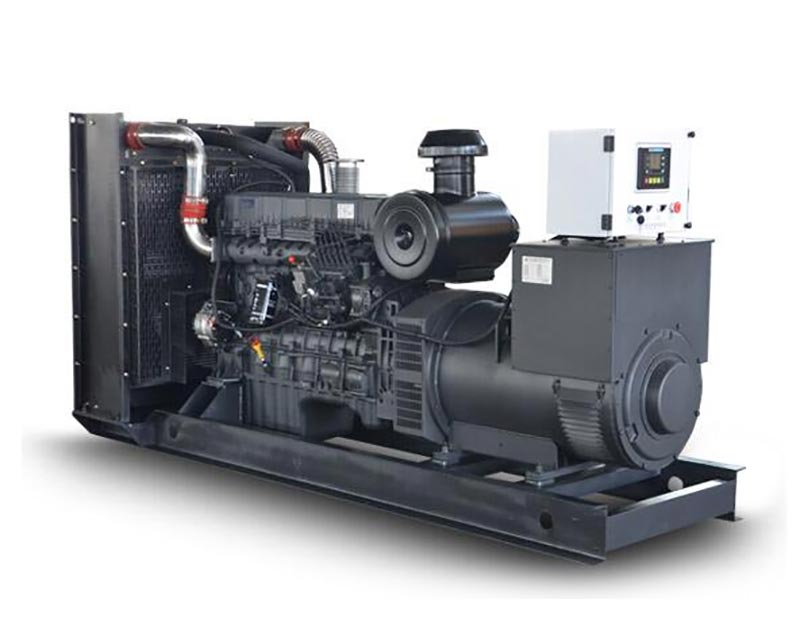

Výkres vzhľadu generátora Kecheng 500kW

Hlavná výhoda

Analýza výkonu motora Cummins

Ako výkonové jadro jednotky využíva motor Chongqing Cummins KTA19-G8 6-valcové radové usporiadanie, priemer valca × zdvih 159 mm × 159 mm, zdvihový objem 18,9 l a vďaka medzichladeniu turbodúchadlom dosahuje rezervný výkon 575 kW technológie. Jeho systém priameho vstrekovania paliva PT v kombinácii s elektronickým regulátorom znižuje spotrebu paliva spotreba až na 206 g/kw·h (75 % zaťaženie), čo je o 8 % menej ako u podobných modelov. Dizajn z vysokopevnostný liatinový blok valcov a integrálny kovaný oceľový kľukový hriadeľ zaisťujú generálnu opravu interval presahuje 20 000 hodín a je vhodný pre široký rozsah teplôt od -20 ℃ do 40 ℃.

Technické zaujímavosti generátorov Leroy Somer

Bezkomutátorový generátor Lillesemma (trieda ochrany IP23, trieda izolácie H) využíva automatickú reguláciu napätia AVR systém, rýchlosť nastavenia napätia v ustálenom stave ≤ ± 1%, čas obnovenia prechodného napätia < 3 sekundy, aby sa zaistilo bezpečné prevádzka citlivých záťaží, ako sú lekárske zariadenia a presné prístroje. Generátor je vybavený a Systém budenia PMG permanentným magnetom, ktorý udržuje stabilný výkon aj pri kolísaní elektrickej siete. The telefónny harmonický koeficient THF je menší ako 2%, čo spĺňa prísne požiadavky na kvalitu elektrickej energie komunikačné základňové stanice atď.

Inteligentný samoštartovací systém

Dieselový generátor s výkonom 500 kW je vybavený LCD čínskym numerickým riadiacim systémom z tekutých kryštálov, podporuje ATS duálne prepínanie napájacích zdrojov a funkcia detekcie podpätia v sieti (doba odozvy < 0,5 sekundy), trojnásobná logika opätovného spustenia a samodiagnostika porúch. Štartovací systém 24V DC v kombinácii s vodným plášťom ohrievač, dosahuje úspešnosť spustenia 99 % v prostredí -15 ℃. Modul vzdialeného monitorovania môže nahrať 16 prevádzkové parametre, ako je napätie, frekvencia a tlak oleja v reálnom čase, a podporujú prístup k dátam medzi nimi mobilnej APP a PC.

Technický parameter

Funkcie generátora

Zdôrazňuje štrukturálny dizajn

• Modulárne usporiadanie: Motor, generátor a riadiaci systém sú flexibilne spojené pomocou podložiek tlmiacich nárazy znížiť prenos vibrácií (amplitúda ≤0,3 mm) a predĺžiť životnosť zariadenia.

- Optimalizácia nízkej hlučnosti: Použitím dvojvrstvového zvukového izolačného krytu (vnútorná vrstva z bavlny pohlcujúcej zvuk + vonkajšia vrstva z oceľového plechu), v kombinácii s impedančným kompozitným tlmičom, možno hluk znížiť na 75 dB (a modul zvukotesnej skrinky sa vyžaduje ako voliteľné príslušenstvo).

- Pohodlie pri údržbe: Olejový filter motora, palivový filter a ďalšie zraniteľné časti sú umiestnené centrálne. Každodenná údržba nevyžaduje demontáž periférnych komponentov, čím sa ušetrí 50 % času údržby.

Prispôsobivosť prostredia

Jednotka prešla testom formy GB/T 2423.16 (stupeň ≤2) a testom seizmickej pevnosti (horizontálne zrýchlenie 0,2 g), a môže pracovať dlhú dobu v prostredí s nadmorskou výškou ≤ 1000 m a relatívnou vlhkosťou ≤ 90 % (nie kondenzácia). Palivový systém je kompatibilný s 0# diesel (leto) a -10# diesel (zima) a je vybavený separátor oleja a vody (s presnosťou filtrácie 10μm) na zaistenie spoľahlivosti v oblastiach s palivom s vysokým obsahom síry obsahu.

Spôsob použitia

Proces kontroly pred spustením

• Palivový systém: Skontrolujte, či je hladina paliva v palivovej nádrži ≥30 %, otvorte palivový ventil a vytlačte všetok vzduch potrubie (stláčajte palivové čerpadlo rukou, kým sa odpor nezvýši). - Elektrický systém: Napätie batérie ≥24V, na ovládacom paneli sa zobrazí stav „pohotovostný režim“ a tlačidlo núdzového zastavenia sa resetuje. - Mechanická kontrola: The hladina oleja by mala byť medzi značkou H/L na mierke, hladina chladiacej kvapaliny by mala dosahovať dve tretiny expanzie nádrž a napnutie remeňa ventilátora by malo byť také, aby priehyb lisu bol 10-15 mm.

Kroky prevádzky pri spustení

• Automatický režim: Otočte ovládač ovládacieho panela do polohy „Automatic“ a systém prejde do monitorovania napájania zo siete štátu. Automaticky sa spustí po prerušení napájania zo siete (čas prepnutia ATS po úspešnom spustenie trvá menej ako 10 sekúnd).

- Manuálny režim: Stlačte a podržte tlačidlo "Štart" na 3 sekundy. Akonáhle otáčky stúpnu na 1500rpm a napätie stabilizuje, zatvorte výstupný istič (pozor, frekvenčný merač ukazuje 50±0,5Hz).

- Požiadavky na zaťaženie: Po naštartovaní nechajte 3 minúty voľnobeh (tlak oleja ≥0,3 MPa), postupne zvyšujte zaťaženie na 50% a po 10 minútach behu sa dá zvýšiť na plnú záťaž.

Špecifikácia operácie vypnutia

• Normálne vypnutie: Najprv odstráňte záťaž a nechajte motor bežať na voľnobeh 5 minút (aby sa zabránilo tomu, že turbodúchadlo prehriatie), stlačte tlačidlo "Stop" a potom, keď rýchlosť klesne na 0, zatvorte palivový ventil.

- Núdzové zastavenie: Keď je tlak oleja nižší ako 0,2 MPa, teplota vody je vyššia ako 105 ℃ alebo abnormálna zvuky, okamžite stlačte červené tlačidlo núdzového zastavenia. Po incidente je potrebné najskôr skontrolovať poruchu reštartovanie.

- Dlhodobé vypnutie: Spustite raz týždenne (bežte 30 minút), vymeňte elektrolyt batérie raz za mesiac (ak vlhkosť okolia je vyššia ako 75 %) a do palivovej nádrže pridajte konzervačné látky.

Prevencia

Požiadavky na životné prostredie

• Miesto inštalácie: Vzdialenosť medzi jednotkou a stenou by nemala byť menšia ako 1,5 m a plocha vzduchu vstup by nemal byť menší ako 2,5 ㎡, aby sa zabezpečila cirkulácia studeného vzduchu (na každý kW je potrebný objem vzduchu 3 m³/min. moci).

- Požiadavky na emisie: Výfukové potrubie musí byť vybavené krytom proti dažďu. Sklon vodorovného rezu by nemala byť menšia ako 3°. Výstup by mal byť umiestnený ďalej od prívodu vzduchu (vzdialenosť viac ako 5 metrov). zabrániť spätnému toku výfukových plynov.

- Predpisy o požiarnej ochrane: Počítačová učebňa je vybavená 2 8 kg suchými práškovými hasiacimi prístrojmi. Vzdialenosť medzi olejovou nádržou a jednotkou by mala byť väčšia ako 1 m. Zem by mala byť ošetrená, aby sa zabránilo presakovaniu oleja (je odporúča sa použiť náter z epoxidovej živice).

Cyklus údržby

Bezpečnostné varovanie

Počas prevádzky je prísne zakázané otvárať zábradlie. Povrchová teplota krytu konca generátora môže dosiahnuť 120 ℃, čo je náchylné na popáleniny. Pred údržbou musí byť odpojený hlavný istič a "Urobte visel nápis Not Close. Čas vybitia kondenzátora by nemal byť kratší ako 5 minút. Počas búrkovej sezóny, odpor uzemnenia by sa mal otestovať na hodnotu ≤4Ω a prevádzkové napätie bleskoistky by malo byť nastavené na 420V (sieťové napätie).

Prípad aplikácie

Generátor Kecheng s výkonom 500 kW slúžil kľúčovým projektom, ako je napríklad automatizovaný terminál prístavu Qingdao (bude uvedený do prevádzky v roku 2023) a systém núdzového napájania nemocnice Qilu (ktorý sa má nainštalovať v roku 2024). Počas v letnom období prideľovania energie vo Weifangu v roku 2024 istý chemický podnik prijal túto jednotku na zabezpečenie nepretržitá prevádzka kľúčových výrobných liniek. Poskytoval energiu celkovo 1 260 hodín s priemerným priemerným časom medzi poruchami 480 hodín. Spotreba paliva bola znížená o 1,2 tony v porovnaní so spotrebou paliva rovnakej značky.
