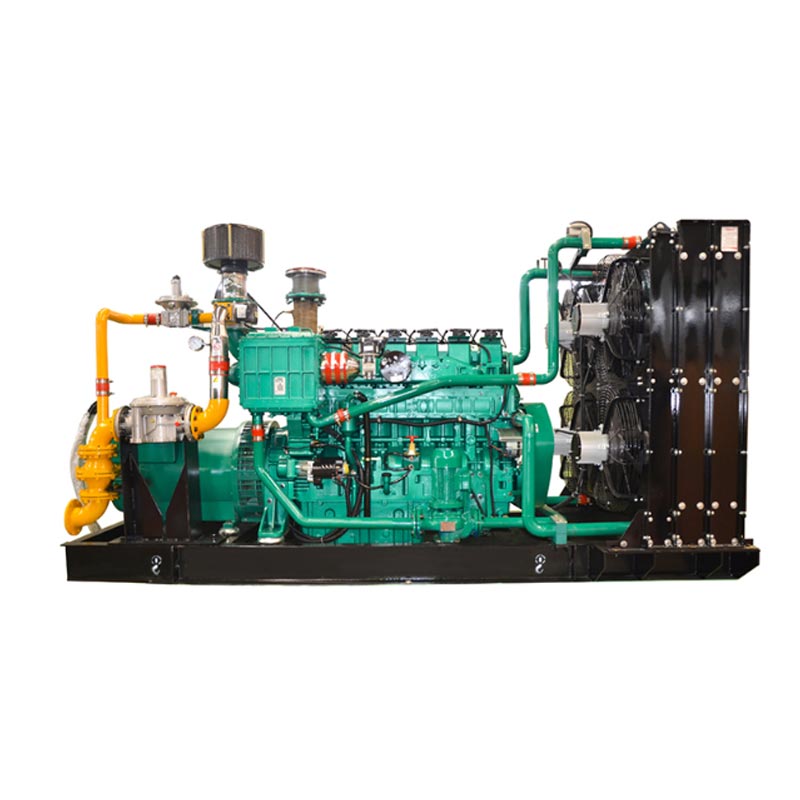

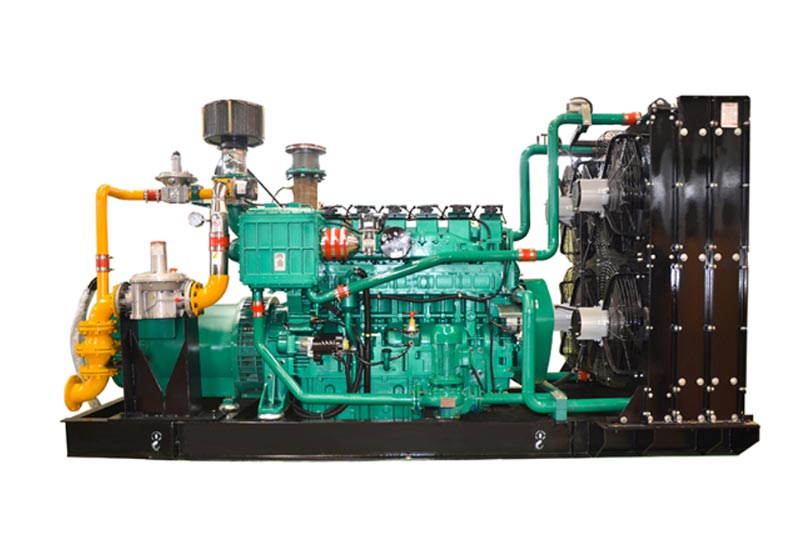

Súprava generátora bioplynu pre prasaciu farmu

Súprava generátora bioplynu China Kecheng pre chov ošípaných dokáže spracovať hnoj a odpadové vody z fariem ošípaných a získať energiu sebestačnosť. Toto zariadenie je špeciálne navrhnuté na konverziu bioplynu z fariem pre chov dobytka. Dokáže sa prispôsobiť kolísania koncentrácie bioplynu a obsahu nečistôt a stabilne fungujú pri výrobe energie. Jednotka prijíma an integrovaný dizajn vrátane predúpravy bioplynu, vysokoúčinného spaľovacieho motora, generátora a odpadu zariadenie na rekuperáciu tepla. Nielenže vyrába elektrinu, ale aj rekuperuje tepelnú energiu na výrobu alebo každodenný život, čím sa zvyšuje komplexná miera využitia energie. Výkon produktu sa pohybuje od 50 do 200 kilowattov a možno prispôsobiť podľa špecifického rozsahu zásob a produkcie bioplynu šľachtiteľskej farmy. Jadro komponenty sú dodávané s dvojročným alebo 8 000-hodinovým záručným servisom. Tento systém môže pomôcť aj malým a stredným veľkochovy ošípaných efektívne dosahujú využitie zdrojov hnoja a odpadových vôd, znižujú prevádzkové náklady a vybudovať ekologický a energeticky úsporný model kruhovej výroby.

Aplikačné scenáre (exkluzívne scenáre pre chovy ošípaných)

1. Chov ošípaných využíva vlastný zdroj energie

• Použiteľné scenáre: osvetlenie ošípaných, zariadenia na spracovanie krmiva (drviče, miešačky), kontrola prostredia zariadenia (ventilátory, vodné clony, termostaty), zariadenia na úpravu hnoja (miešacie čerpadlá, separátory tuhých látok a kvapalín)

• Základná hodnota: Nahrádza napájanie z elektrickej siete a znižuje náklady na elektrickú energiu (vypočítané na základe a farma ošípaných s 500 ošípanými na sklade generuje v priemere 120 kW · h elektrickej energie za deň, čím ušetrí približne 30 000 juanov v poplatkoch za elektrinu ročne). Pri výpadku prúdu slúži ako núdzový zdroj energie zabezpečiť, aby sa neprerušilo vetranie a regulácia teploty v maštali, čím sa zabráni úhynu ošípaných v dôsledku stresu.

2. Rekuperácia a využitie odpadového tepla z bioplynu

• Použiteľné scenáre: Zimné vykurovanie v ošípaných (inkubátory pre ošípané, maštale na výkrm ošípaných), izolácia v bioplyne fermentačné nádrže (udržiavanie fermentačnej teploty 35-40 ℃ a zvyšovanie produkcie bioplynu), vykurovanie/horúce vody v obytných priestoroch zamestnancov

• Základná hodnota: Miera spätného získavania odpadového tepla generátora je ≥80 %. 50kW model dokáže rekuperovať v priemere 150 MJ tepla za deň, čím sa pokryje potreba vykurovania 1 000 metrov štvorcových, čím sa znížia náklady na uhlie/plyn vykurovanie a dosiahnutie dvojitých výhod „výroba energie + vykurovanie“.

3. Výroba elektriny pripojená do siete (zvýšené príjmy z prebytočnej elektriny)

• Použiteľné scenáre: Veľké chovy ošípaných (so stavom viac ako 2 000 ošípaných), dostatočná produkcia bioplynu (denne výroba bioplynu ≥ 500 metrov kubických) a prebytočná elektrina po vlastnej spotrebe je napojená na národnú elektrinu mriežka

• Základná hodnota: Využite novú národnú dotáciu na pripojenie k energetickej sieti (0,3 – 0,5 juanu/kW · h) s ročnou elektrina pripojená do siete približne 1,2 milióna kW · h pre model s výkonom 200 kW, čo generuje dodatočný príjem 360 000 – 600 000 juanov. Zároveň spĺňa požiadavky politiky ochrany životného prostredia a pomáha farme ošípaných získať titul „Ukážková farma zeleného chovu“.

4. Podporné zariadenia na čistenie hnoja a odpadových vôd

• Použiteľné scenáre: Súpravu generátora bioplynu pre chov ošípaných možno prepojiť s digestormi bioplynu a separátormi pevných látok a kvapalín v chovoch ošípaných. Sila generovaný generátorovou súpravou je priamo dodávaný do systému úpravy hnoja, čím tvorí energetický cyklus "hnoj → bioplyn → elektrina → úprava hnoja"

• Hlavná hodnota: Riešiť problém vysokých nákladov na elektrickú energiu pre zariadenia na čistenie hnoja a odpadových vôd a zároveň znižovať znečistenie životného prostredia spôsobené priamymi emisiami bioplynu a splnenie požiadaviek na ochranu životného prostredia „Nariadenia o prevencii a kontrole znečisťovania z veľkochovov hospodárskych zvierat a hydiny“.

Výhody produktu (navrhnuté tak, aby riešili bolestivé miesta na farmách ošípaných)

Technické parametre (bežne používané modely v chovoch ošípaných)

Technické vlastnosti (Prispôsobený dizajn pre chovy ošípaných)

1. Špecializovaný systém predúpravy bioplynu

• Kechengova „trojstupňová jednotka predbežnej úpravy“ : prvá fáza suchého odsírenia (odstránenie sírovodíka, aby sa zabránilo korózia spaľovacích motorov), cyklónová dehydratácia druhého stupňa (oddeľovanie vodnej pary od bioplynu do zabrániť hromadeniu vody vo fľašiach) a ventil na stabilizáciu tlaku tretieho stupňa (stabilizujúci tlak bioplynu na vyhnúť sa nestabilným otáčkam jednotky v dôsledku kolísania produkcie bioplynu), čo je vhodné pre charakteristiky „vysoká síra, vysoká vlhkosť a veľké kolísanie produkcie“ bioplynu v chovoch ošípaných.

2. Energetický systém odolný voči korózii

• Spaľovací motor je vybavený špeciálnymi piestnymi krúžkami na bioplyn (vyrobené z liatiny odolnej voči opotrebovaniu s chrómovaná vrstva) a ventily (vyrobené z nehrdzavejúcej ocele), ktoré odolajú korózii sírovodíka v bioplyne a majú životnosť predĺženú na 15 000 hodín (o 50 % dlhšia ako u bežného dieselového motora komponenty). Zapaľovacia sviečka má antikarbónový dizajn, ktorý zabraňuje neúplnému spaľovaniu bioplynu spôsobuje karbónové usadeniny a vedie k poruche zapaľovania.

3. Exkluzívny inteligentný riadiaci systém pre chovy ošípaných

• Vybavený špeciálnym ovládačom KCPLC-02 pre chovy ošípaných, podporuje: ① Automatickú adaptáciu bioplynu koncentrácia (automatické zníženie zaťaženia, keď je koncentrácia metánu nižšia ako 45% a automaticky zvýšenie zaťaženia, keď je vyššie ako 75%, aby sa zabránilo plameňu); ② Je to spojené s reguláciou teploty bioplynového vyhnívača (odpadové teplo z generátorového agregátu je uprednostňované pri izolácii bioplynového vyhnívacieho zariadenia, a ventil odpadového tepla sa automaticky otvorí, keď teplota klesne pod 35 °C). ③ Vzdialené monitorovanie cez mobil APP (zobrazenie výroby energie, spotreby bioplynu a poruchových alarmov, vhodné na vzdialenú správu na farme ošípaných). manažéri).

4. Návrh na stupňovité využitie odpadového tepla

• Prijať „dvojslučkovú rekuperáciu odpadového tepla“ : Prvá slučka rekuperuje odpadové teplo vody vo vložke valca spaľovacieho motora (s teplotou 80-90 ℃) a dodáva ho na vykurovanie v maštali; The druhý okruh rekuperuje odpadové teplo z výfukových plynov (s teplotou 400-500 ℃) a ohrieva cirkulácia vody vo vyhnívacom zariadení na bioplyn cez výmenník tepla na udržanie fermentačnej teploty, dosiahnutie energetického cyklu „výroba energie → vykurovanie → zvýšená produkcia bioplynu“, čím sa vytvorí o 15 % viac energie hodnotu ako bežné jednotky.

5. Bezpečnostný dizajn odolný proti výbuchu

Elektrický systém jednotky využíva stupeň nevýbušnosti Ex dⅡB T4 (vhodný pre horľavé a výbušné vlastnosti bioplynu). Potrubie na bioplyn je vyrobené z nehrdzavejúcej ocele 304 (odolné voči korózii a odolný proti výbuchu). Systém predúpravy je vybavený alarmom úniku bioplynu (citlivosť ≤0,1 % VOL), ktorý vyhovuje norme „Elektrické prístroje pre výbušné plynové atmosféry“ GB 3836.1. Zabezpečte trezor prevádzkovanie chovov ošípaných.

Spôsob použitia (jednoduchý prevádzkový proces pre chovy ošípaných)

1. Kontrola pred spustením (denne povinná)

2. Spustenie prevádzky (hlavne v automatickom režime)

1. Spustite systém predúpravy: Otvorte výstupný ventil digestora na bioplyn, spustite systém predúpravy (odsírovací ventilátor, odvodňovacie čerpadlo) a spustite ho na 5 minút. Po čistote bioplynu (metán koncentrácia ≥50%) a tlak sa stabilizuje, otvorte ventil vedúci bioplyn do jednotky.

2. Spustenie jednotky: Kliknite na "Auto Start" na dotykovej obrazovke ovládača. Po predhriatí jednotky na 30 sekúnd (predĺžené do 1 minúty v prostredí s nízkou teplotou), spustite ho. Sledujte rýchlosť otáčania (postupne zvyšujte na 1500 ot./min.), vstupný tlak bioplynu (0,8-1,2 kPa) a napätie na výrobu energie (380 V±5 %). Raz parametre stabilizovať, automaticky načítať (prvé zaťaženie nepresiahne 50 %). Bežte 10 minút a potom zvýšte na maximum zaťaženie.

3. Využitie odpadového tepla Nastavenia: Nastavte ventil rekuperácie odpadového tepla podľa potreby. Keď prasáreň vyžaduje kúrenie, otvorte "vykurovací okruh". Keď digestor bioplynu potrebuje izoláciu, otvorte „izoláciu bioplynu obvod“. Regulátor automaticky monitoruje teplotu a nastavuje otvorenie ventilu.

3. Monitorovanie prevádzky (denný manažment)

• Každé dve hodiny zaznamenávajte kľúčové parametre: výroba energie, spotreba bioplynu, koncentrácia metánu a pod teplota prívodu odpadového tepla (kúrenie pre ošípané ≤60℃, izolácia pre bioplynové digestory ≤40℃). Keď bioplyn Ak sa zistí, že koncentrácia je nižšia ako 45 %, okamžite skontrolujte stav fermentácie v digestore na bioplyn (napr ako rýchlosť podávania, frekvencia miešania).

• Spracovanie alarmu regulátora: Ak sa objavia alarmy ako „Nízky tlak bioplynu“ (skontrolujte výstupný ventil bioplynu digestora), "vysoká teplota vody" (vyčistite vodný kameň v chladiacom systéme) alebo "porucha odsírovača", zaťaženie sa musí najprv znížiť a stroj sa musí vypnúť. Až po odstránení poruchy môže byť stroj reštartovaný.

4. Operácia vypnutia (na konci každého dňa alebo v prípade poruchy)

1. Zníženie záťaže a vypnutie: Najprv postupne odľahčte (znížte záťaž na 0), zatvorte ventil spájajúci bioplyn do jednotky, nechajte systém predúpravy v chode 5 minút (vyčistite zvyškový bioplyn v potrubí), potom kliknite na "Stop" na ovládači a jednotka bude bežať bez zaťaženia 3 až 5 minút, kým sa zastaví.

2. Vypnutie systému: Vypnite systém predúpravy (ventilátor odsírenia, odvodňovacie čerpadlo), zatvorte výstupný ventil digestora na bioplyn (keď je stroj dlhší čas mimo prevádzky), skontrolujte, či nedochádza k úniku bioplynu alebo oleja presakovania z jednotky a vyčistite prach na povrchu jednotky.

3. Zaznamenávanie údajov: Zaznamenávajte celkovú výrobu energie, celkovú spotrebu bioplynu a dobu prevádzky počas dňa ako základ pre účtovanie nákladov a žiadosť o dotáciu.

Bezpečnosť a ochrana (kľúčové pravidlá pre chov ošípaných)

1. Bezpečnosť inštalácie (Základné požiadavky)

• Normy výberu miesta: Jednotka by mala byť inštalovaná v smere vetra od digestora bioplynu (aspoň 10 metrov od digestora bioplynu), ďaleko od priestoru skladovania krmiva v maštali a zdrojov otvoreného ohňa (napr. ako kotly a kachle). Priestor inštalácie by mal mať dobré vetranie (s hodinovým objemom vetrania pri aspoň 20-násobok objemu jednotky) a zem by mala byť neiskrivá (napríklad cement + antistatický náter).

• Dizajn odolný proti výbuchu: Potrubia na bioplyn musia používať armatúry odolné voči výbuchu (ako sú medené ventily, aby sa zabránilo iskry z nárazu) a na každých 10 metrov by mal byť nainštalovaný jeden tlakový poistný ventil odolný voči výbuchu potrubia. Elektrické zariadenia (ako sú osvetlenie a vypínače) musia byť chránené proti výbuchu. Je prísne zakázané pri práci v blízkosti jednotky používajte nástroje, ktoré nie sú odolné voči výbuchu.

• Konfigurácia protipožiarnej ochrany: Oblasť inštalácie je vybavená 2 4 kg suchými práškovými hasiacimi prístrojmi (≤5 metrov od jednotky) a požiarne pieskovisko (s objemom ≥0,5 m³). Výstražné značky ako „No Open Flame“ a Zriaďujú sa „horľavé a výbušné“ a pravidelne sa kontroluje účinnosť zariadení požiarnej ochrany.

2. Prevádzková bezpečnosť (personálne normy)

• Certifikovaný personál: Operátori musia absolvovať špecializované školenie od spoločnosti Kecheng Electric Power (bezpečnosť bioplynu, jednotka prevádzka), absolvujú hodnotenie a získajú osvedčenie pred nástupom do funkcie. Nelicencovaný personál je prísne zakázané prevádzkovať jednotky.

• Prevádzkové kontraindikácie: Nerozoberajte bioplynové potrubie ani komponenty odolné voči výbuchu, keď je jednotka zapnutá v prevádzke. V oblasti inštalácie nefajčite a nepoužívajte otvorený oheň. Pri kontrole úniku bioplynu aplikujte mydlovou vodou do spojov rúr (detekcia otvoreného plameňa je prísne zakázaná). Ak sa objavia bubliny, zastavte stroj ihneď na manipuláciu.

• Osobná ochrana: Pri práci noste antistatický pracovný odev a protišmykovú obuv. Noste protiprachové masky a rukavice pri kontakte s odsírovačmi (aby sa predišlo podráždeniu pokožky odsírovačmi). Dotknite sa uvoľnenia statickej elektriny zariadenie pred vstupom do priestoru inštalácie (na uvoľnenie statickej elektriny z ľudského tela).

3. Dodržiavajte bezpečnosť (pravidelná kontrola)

• Prerušenie napájania a plynu: Pred údržbou je potrebné odpojiť napájanie jednotky (vypnúť hlavný vypínač prepínač), ventil bioplynového potrubia by mal byť zatvorený a zvyškový bioplyn v potrubí by mal byť zatvorený preplachovanie dusíkom alebo vzduchom (prácu je možné vykonať až po zistení koncentrácie metánu ≤ 0,5 % VOL). Výstražný nápis „Prebieha údržba, neštartujte“ by mal byť zavesený.

• Údržba komponentov: Pri výmene odsírovača by sa mala vykonávať v dobre vetranom prostredí. Starý odsírovač je potrebné utesniť (aby sa zabránilo znečisteniu životného prostredia). Pri generálnej oprave vnútorného spaľovania motorov, je prísne zakázané používať nástroje, ktoré môžu ľahko vytvárať iskry (ako sú oceľové kľúče, napr odporúča sa použiť medené kľúče).

• Pravidelná kontrola: Citlivosť alarmu úniku bioplynu a tesniaci výkon je odolný voči výbuchu elektrické zariadenia sa kontrolujú raz za mesiac. Hrúbka steny bioplynového potrubia sa kontroluje raz a štvrtina (aby sa zabránilo korózii a perforácii). Komplexné posúdenie bezpečnosti vykonáva spoločnosť Kecheng Electric Energetický inžinier raz ročne.

4. Núdzová reakcia (náhle situácie)

• Únik bioplynu: Okamžite zastavte stroj, zatvorte nádrž na bioplyn a ventil bioplynu na jednotke, zapnite všetky vetracie zariadenie v oblasti inštalácie, evakuujte personál proti vetru a prísne zakážte vypínač akéhokoľvek elektrického zariadenia (ako sú svetlá, mobilné telefóny). Potom, čo koncentrácia metánu klesne pod 0,5 %, skontrolujte miesto úniku a opravte ho.

• Nehoda požiaru: Okamžite zastavte stroj a prerušte prívod plynu. Na položenie použite suchý práškový hasiaci prístroj oheň uhaste (na uhasenie ohňa nepoužívajte vodu, pretože bioplyn je ľahší ako vzduch a voda ho nedokáže zakryť). O zároveň zavolajte na číslo 119, evakuujte personál v chove ošípaných a ošípané do bezpečnej oblasti. Po uhasení požiar, zistite príčinu požiaru (napríklad elektrický skrat alebo zapálenie otvoreného plameňa).

• Odstavenie jednotky pri poruche: V prípade odstavenia z dôvodu prerušenia bioplynu, záložný zdroj energie (napríklad nafta generátor) by sa mala okamžite aktivovať, aby sa zabezpečilo vetranie a regulácia teploty v maštali. Ak sa súprava generátora bioplynu pre chov ošípaných zastaví v dôsledku mechanického zlyhania, obráťte sa na popredajný servis spoločnosti Kecheng Electric Power (400-xxx.xxxx). my odpovie do 2 hodín a vykoná opravu na mieste do 24 hodín.
