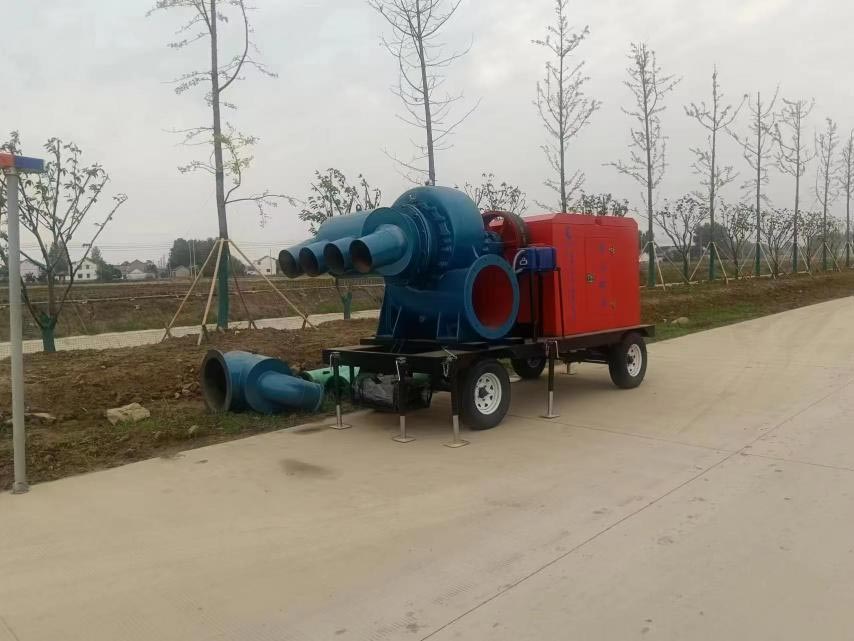

Mobilné vodné čerpadlo s dieselovým motorom

Mobilné vodné čerpadlo s dieselovým motorom vyrobené v Číne vyvinuté spoločnosťou Kecheng je určené pre používateľov s mobilom potreby čerpania alebo núdzového odvodnenia. Prijíma integrovaný dizajn, je vybavený vlastným podvozkom prívesu vysoko mobilné a môže sa rýchlo dostať na miesto operácie. Zariadenie je vybavené špeciálnym ovládaním kvapaliny systém, podporujúci monitorovanie prietokovej výšky a ochranu proti vode, bezpečnú a pohodlnú obsluhu.Jeho ochranný konštrukcia sa môže prispôsobiť daždivému alebo vlhkému prostrediu, aby sa zabezpečila stabilná prevádzka v náročných podmienkach. Výrobky prísne postupujte podľa príslušných národných technických noriem, základných komponentov, aby ste poskytli záruku 2 roky alebo 6000 hodín. Či už ide o záchranu v mestách pred povodňami, odvádzanie vody na zavlažovanie poľnohospodárskej pôdy alebo odvádzanie vody v prípade núdzovej katastrofy reliéfne miesta, tento produkt zvládne všetky tieto úlohy. Je vhodný najmä na vonkajšie alebo dočasné práce v podmienkach, kde chýba pevné napájanie. Ako domáci dodávateľ sa Kecheng venuje poskytovaniu také energetické zariadenia, ktoré skutočne spĺňajú skutočné prevádzkové požiadavky.

Toto zariadenie je integrované zariadenie vyvinuté v reakcii na dopyt po „mobilnej preprave tekutín + núdzová reakcia", pokrývajúci tri výkonové rozsahy: 20-50 kW (malý), 50-100 kW (stredný) a 100-200 kW (veľký) ako nasleduje:

Aplikačné scenáre (Exkluzívne prispôsobenie pre mobilné vodné čerpadlá)

1. Scenáre protipovodňovej ochrany a núdzového odvodnenia obcí (50 – 200 kW)

• Použiteľné scenáre: Zamokrenie miest (odvádzanie vody z ciest a podzemných garáží), mestské potrubie bagrovanie (čistenie dažďovej vody studní a kanalizačných potrubí), drenáž hlbokej základovej jamy (odvodňovanie pri stavba)

• Základná hodnota: Modely strednej a veľkej veľkosti sú vybavené hydraulickými podpornými nohami (čas nasadenia ≤5 minút), zabezpečenie žiadneho posunu počas prevádzky. Obežné koleso čerpadla na odpadovú vodu má dizajn bez zapletenia a môže prepravovať odpadové vody obsahujúce nečistoty s veľkosťou častíc nie väčšou ako 50 mm (ako sú kal a konáre). The prietok je 200-1000 m³/h (schopný odčerpať 1 500 metrov štvorcových / 1 meter hlbokej akumulácie vody za hodinu), a účinnosť núdzovej reakcie je trikrát vyššia ako u pevných vodných čerpadiel.

2. Poľnohospodárske zavlažovanie a scenáre zásobovania vidieckou vodou (20 – 100 kW)

• Použiteľné scenáre: zavlažovanie poľných plodín (pšenica, ryža, poľnohospodárska pôda bez elektrickej siete), horský sad zavlažovanie (ovocné stromy, čajové záhrady, oblasti so zložitým terénom), vidiecke núdzové zásobovanie vodou (čerpanie vody z rieky/nádrže do bazénov na skladovanie vody dedinčanov)

• Základná hodnota: Šírka prívesu pre malé a stredne veľké vozidlá je ≤ 2,2 metra a môže prejsť cez vidiecke cesty. Sací zdvih samonasávacieho čerpadla je ≥8 metrov (nie je potrebné čerpať vodu vopred) a dopravná výška je 10-60 metrov (pokrýva viacero terasovitých polí). Dieselový výkon vydrží 8 až 15 hodín (na plnú nádrž), a dokáže zavlažovať 50 až 200 mu poľnohospodárskej pôdy za jediný deň bez potreby častého premiestňovania a dopĺňania paliva.

3. Scenáre núdzovej pomoci pri katastrofách a verejnej starostlivosti (úplný segment výkonu)

• Použiteľné scenáre: Odvodňovanie po povodniach (čerpanie a odvodňovanie zo zaplavených obcí a tovární), núdzové zásobovanie vodou počas sucha (donášanie vody z odľahlých oblastí do miest pomoci pri katastrofách), pomocný lesný požiar hasenie (dopĺňanie vody na odľahlých miestach požiaru)

• Základná hodnota: Modely veľkých vozidiel majú stupeň vodotesnosti IP65 (môžu byť dočasne ponorené do 0,5 m hlbokej vody), vďaka čomu sú vhodné do záplavového prostredia. Spúšťa sa rýchlo (≤ 30 sekúnd) a záchranári ho môžu ovládať po hodine tréningu. Podporuje „paralelné pripojenie viacerých vozidiel“ (napríklad dva 100 kW modely pracujúce v tandeme zdvojnásobiť tok), splniť požiadavky na pomoc pri rozsiahlych katastrofách.

4. Priemyselné dočasné a ťažobné scenáre (100 – 200 kW)

• Použiteľné scenáre: Dočasné odvodnenie v továrňach (odvod vody počas údržby zariadení), pod zemou odvodnenie v baniach (kontrola výronov vody v uhoľných baniach a baniach na kov, verzia odolná proti výbuchu), dočasné preprava v chemických podnikoch (doprava kyslých a alkalických odpadových kvapalín pomocou čerpadiel odolných voči korózii)

• Základná hodnota: Model odolný voči výbuchu vyhovuje norme Ex dⅡB T4 a je vhodný pre horľavé a výbušné prostredie v baniach; Prietokové časti čerpadla odolného voči korózii sú vyrobené z nehrdzavejúcej ocele 304 oceľ/fluoroplast, s odolnosťou voči kyselinám a zásadám v rozsahu pH 2 až 12. Môže pracovať nepretržite 24 hodín (s ročným prevádzkovým časom ≥ 5 000 hodín), čo spĺňa požiadavky priemyslu na veľké zaťaženie.

5. Scenáre dopravy a infraštruktúry (50 – 150 kW)

• Použiteľné scenáre: Núdzové zásobovanie vodou v oblastiach diaľničných služieb (voda na nabíjanie hromád a záchodov), údržba mostov cez more (odvodnenie mostoviek a protikorózna dodávka vody pre mostné piliere), dočasné odvodnenie v železničných tuneloch (odvod vody počas výstavby)

• Základná hodnota: Príves je vybavený brzdovým systémom ABS (rýchlosť jazdy ≤ 60 km/h, bezpečné pre presun na diaľnici). Model strednej veľkosti je vybavený sklopným stojanom na vodnú fajku (schopný uložiť 50 metrov vysokotlakového vodovodné potrubia) a čas nasadenia nie je dlhší ako 15 minút. Dokáže sa prispôsobiť náročným prostrediam infraštruktúry ako je vysoká teplota a vysoká vlhkosť vzduchu a nie je potrebné sa obávať prestojov počas celého roka.

Výhody produktu (základná konkurencieschopnosť mobilných vodných čerpadiel)

Technické parametre (plný výkonový rozsah 20-200KW)

Technické vlastnosti (Exkluzívny dizajn pre mobilné vodné čerpadlá)

1. Prispôsobená technológia podvozku prívesu

• Malý segment (20 – 50 kW): Je vybavený ľahkým oceľovým šasi Q235 (hrúbka 5 mm), s hmotnosťou nie väčšou ako 2 000 kg, vhodné na ťahanie pickupu/ľahkého nákladného auta. Trakčný hák je štandardná guľová hlava s priemerom 50 mm, ktorá sa dá rýchlo pripojený. Bez konštrukcie brzdenia (pre scenáre nízkej rýchlosti na vidieku), polomer otáčania ≤5 metrov, vhodné pre úzke cesty.

• Stredný segment (50-100KW): Upgradovaný na vystužený podvozok (hrúbka 8 mm), vybavený 4 súpravami hydrauliky oporné nohy (nosnosť jednej nohy ≥2000 kg), roztiahnutie/zasunutie jedným tlačidlom (čas ≤5 minút), bez posunutia počas prevádzky; Je vybavený brzdením ručnou brzdou a dá sa opraviť v scénach na svahu.

• Veľký segment (100 – 200 kW) : Vysokovýkonný podvozok (hrúbka 12 mm), vybavený protiblokovacím brzdovým systémom ABS (jazda rýchlosť ≤60 km/h, bezpečnosť pri vysokej rýchlosti); Predná časť vozidla je vybavená výstražnými svetlami (blikajúce a odbočujúce), zabezpečenie vysokej viditeľnosti počas prevádzky v noci alebo v hmle. 6 sád hydraulických podporných nôh (zaťaženie jednej nohy kapacita ≥5000kg), vhodné pre nerovný povrch (sklon ≤10°).

2. Návrh špecializovaných kvapalinových čerpadiel

• Samonasávacie čerpadlo (20-100KW): Má štruktúru "dvojzávitnicové obežné koleso + separačná komora vzduch-voda", s časom samonasávania ≤60 sekúnd a sacou výškou ≥8-12 metrov. Nevyžaduje sa žiadne manuálne napúšťanie vodou. The prívod vody je vybavený nerezovým filtračným sitom (s priemerom ≤10 mm), aby sa zabránilo veľkým časticiam nečistoty, ktoré sa dostanú do tela čerpadla.

• Čerpadlo na odpadovú vodu (50-200 kW): Konštrukcia s otvoreným obežným kolesom (bez zapletenia), schopná prepúšťať odpadovú vodu obsahujúcu vlákna a kal (veľkosť častíc nečistôt ≤ 50 mm); Teleso čerpadla je vyrobené z liatiny odolnej proti opotrebovaniu (tvrdosť HB200), a jeho životnosť je o 50% dlhšia ako u bežných čerpadiel. Mechanická upchávka je vyrobená z karbidu kremíka, ktorý je nepriepustné a vhodné na dlhodobú prevádzku.

• Čerpadlo odolné voči korózii (100-200KW): Prietokové komponenty (obežné koleso, teleso čerpadla) sú vyrobené z 304 nehrdzavejúca oceľ (pre bežnú koróziu) alebo fluoroplast (pre silnú koróziu), s odolnosťou voči kyselinám a zásadám rozsah pH 2-12. Tesniace časti sú vyrobené z fluorokaučuku a sú vhodné na prepravu chemikálií odpadová kvapalina.

3. Inteligentný riadiaci systém (KCPLC-04 Pump Exclusive Edition)

• Základné funkcie:

① Monitorovanie parametrov kvapaliny: Zobrazenie prietoku v reálnom čase (turbínový prietokomer) a hlavy (tlakový snímač) a alarm pri prekročení rozsahu (ako je nízky prietok indikujúci upchatie sita filtra).

② Bezpečnostná ochrana: Pri prevádzke bez vody (detegovaná snímačom hladiny kvapaliny) bude stroj fungovať automaticky sa vypne do 3 sekúnd (na ochranu mechanického tesnenia). Keď má motor veľa vody teplota a nízky tlak oleja, automaticky zníži zaťaženie a vypne sa.

③ Mobilná adaptácia: Stredné a veľké modely podporujú vzdialené monitorovanie prostredníctvom mobilnej APP (sieťové pripojenie 4G), umožňuje lokalizáciu (určovanie polohy pomocou GPS) a zobrazenie prevádzkového stavu, vďaka čomu je vhodný pre viac vozidiel dispečing.

④ Prepojenie viacerých vozidiel: Veľké modely podporujú paralelné ovládanie 8 vozidiel s odchýlkou vyváženia zaťaženia bez viac ako 5%, čím sa uspokojí dopyt po veľkoplošnej drenáži.

4. Optimalizácia prispôsobenia celého prostredia

• Ochranný dizajn: Malá časť je IP54 (odolná proti dažďu a prachu) a stredná/veľká časť je voliteľné IP65 (krátkodobé ponorenie do vody s hĺbkou 0,5 m). Povrch karosérie vozidla prechádza trojitým antikorózny proces „kyselinového umývania a fosfátovania + galvanizácie + práškové lakovanie“ (test odolnosti proti posypu soľou ≥500 hodiny), vďaka čomu je vhodný do vlhkého a pobrežného prostredia.

• Nízkoteplotné spustenie: V prostrediach pod -25 ℃ voliteľný „predhrievač oleja + predhrievač chladiacej kvapaliny + palivo ohrievač“ (trojpredhrievací systém). Úspešnosť spustenia je ≥99 % a môže fungovať normálne v severných zimách.

• Rýchle nasadenie: Rozhranie vodovodného potrubia využíva rýchlospojky (DN50-DN200) a pripojenie vodného potrubia môže byť dokončené do 10 minút. Stredné a veľké modely sú vybavené skladacími stojanmi na vodné fajky (s možnosťou skladovanie 50-100 metrov vysokotlakových vodovodných potrubí), čím sa eliminuje potreba ďalších manipulačných nástrojov.

Výber výkonu (presná zhoda pre mobilné scenáre)

1. Základ výberu jadra

2. Odporúčanie výkonu pre typické scenáre

Spôsob použitia (výhradná prevádzka pre mobilné vodné čerpadlá)

1. Kontrola pred spustením (so zameraním na pohyblivé a tekuté komponenty)

2. Spustenie prevádzky (proces distribúcie energie)

(1) 20-50 kW (malé)

1. Upevnenie prívesu: Zaparkujte vozidlo na rovnom povrchu. Nie sú potrebné žiadne oporné nohy (malé nie). Vytiahnite pevne ručná brzda.

2. Pripojenie potrubia: Pripojte prívod vody k saciemu potrubiu (umiestnenému vo vodnom zdroji, s hĺbkou ≥1 meter) a pripojte výstup vody k odtokovému potrubiu.

3. Spustenie a prevádzka: Otvorte palivový ventil → "Manuálny" režim ovládača → Predhrievanie na 30 sekúnd (nízka teplota) → Naštartujte motor → Dodržujte otáčky (1500 ot./min.) → Potom, ako samonasávacie čerpadlo začne vypúšťať vodu (asi 1 minútu), upravte rýchlosť otáčania, kým prietok nebude spĺňať normu.

(2) 100-200 kW (veľký)

1. Upevnenie prívesu: Po úplnom zastavení vozidla vysuňte hydraulické podporné nohy (ovládané pomocou jedným tlačidlom na ovládači), uzamknite vozidlo, keď je vo vodorovnej polohe, a aktivujte brzdový systém ABS.

2. Pripojenie potrubia: rýchle spojenie nasávacieho/odtokového potrubia, skontrolujte tesnenie (bez úniku);

3. Štart a chod: "manuálny/automatický" režim ovládača → štart vzduchu (stlačte štartovací ventil) → skontrolujte olej tlak po naštartovaní motora (≥0,3 MPa) → spustite vodné čerpadlo → odstupňované zaťaženie (20 %→50 %→100 %) a upravte prietok na požadovanú hodnotu cez regulátor.

3. Monitorovanie a odstavenie prevádzky

• Monitorovanie v reálnom čase: zaznamenajte prietok, dopravnú výšku, teplotu vody motora (≤95℃) a tlak oleja (≥0,2MPa) každých 30 minút; Pri veľkých modeloch vozidiel je možné pomocou aplikácie skontrolovať polohu a stav viacerých vozidiel odpojenie potrubia a nedostatok vody.

• Spracovanie výnimiek:

① Pokles prietoku: zastavte, aby ste vyčistili vodný filter (zablokovanie nečistotami), skontrolujte, či sacie potrubie netečie (samonasávacie čerpadlo);

② Abnormálny zvuk vodného čerpadla: zastavte a skontrolujte obežné koleso (či nie je zaseknuté cudzie teleso), ložisko (opotrebenie je potrebné vymeniť);

③ Posun prívesu: veľké modely sa okamžite zastavia, upravte podperné nohy, aby ste zaistili úroveň;

• Proces vypnutia:

① Vykladanie: znížte otáčky na voľnobežné otáčky, vypnite vodné čerpadlo → vypnite vstupný/výstupný ventil;

② Stop: stlačte tlačidlo "stop" na ovládači → zatvorte palivový ventil;

③ Dokončite: vytiahnite podpornú nohu (strednú/veľkú), umyte vodovodné potrubie, vyčistite nečistoty filtra a zaznamenajte prevádzkové údaje.

Bezpečnosť a ochrana (exkluzívne špecifikácie pre mobilné vodné čerpadlá)

1. Bezpečnosť jazdy (jadro procesu pohybu)

• Požiadavky na trakciu:

① Malé modely vozidiel musia byť ťahané pickupmi s hmotnosťou ≥ 1,5 tony a stredné/veľké musia byť ťahané nákladné autá s hmotnosťou ≥ 5 ton. Ťažné laná/tyče musia spĺňať normu GB/T 25980.

② Pred jazdou skontrolujte pripojenie ťažného háku (zamknuté na mieste), tlak v pneumatikách (≥0,8 MPa) a brzdenie systémom (veľké so samokontrolou ABS).

③ Na vidieckych cestách by rýchlosť nemala byť vyššia ako 30 km/h; na rýchlostných cestách by to nemalo byť viac ako 60 km/h. Kedy otáčanie, spomaľte (nie viac ako 20 km/h), aby ste sa vyhli prevráteniu.

• Bezpečnosť na mieste

①Pri práci postavte výstražné značky (trojuholníkové značky, výstražné svetlá) a zakážte neobsluhujúcim osobám vstup do okruhu 5 metrov.

Keď je sacie potrubie umiestnené vo vodnom zdroji, niekto by naň mal dohliadať, aby ②zabránil spadnutiu do voda. Výstup z drenážneho potrubia by mal byť umiestnený mimo dosahu ľudí, aby sa predišlo zraneniu v dôsledku vysokého tlaku postrek vodou.

2. Prevádzková bezpečnosť (kvapalné a mechanické riziká)

• Personálne požiadavky:

① Operátori musia byť držiteľmi „Vodičského preukazu motorového vozidla“ (C1 alebo vyšší, na ťahanie malých vozidiel) alebo B2 (na ťahanie veľké vozidlá) a absolvovať špecializované školenie poskytované spoločnosťou Kecheng.

②Pri práci noste protišmykovú obuv a nepremokavé rukavice. Pri kontakte s korozívnymi kvapalinami noste kyseliny a rukavice odolné voči alkáliám, aby ste sa vyhli popáleninám od média.

• Prevádzkové kontraindikácie:

① Neprevádzkujte vodné čerpadlo bez vody (aj krátky čas poškodí mechanické tesnenie).

② Neštartujte veľké vozidlá, keď podporné nohy nie sú úplne vysunuté (karoséria vozidla je nestabilná a náchylná k posunu).

③ Je zakázané dopravovať médiá, ktoré presahujú kapacitu vodného čerpadla (napríklad ak ide o bežné čerpadlo dopravuje silné kyseliny, treba použiť čerpadlo odolné voči korózii).

• Núdzová reakcia:

① Prasknutie vodného potrubia: Okamžite zastavte stroj, zatvorte ventil a vymeňte vodovodné potrubie.

② Požiar motora: Na uhasenie požiaru použite suché práškové hasiace prístroje (voda je zakázaná) a evakuujte ľudí.

③ Porucha úniku: Odpojte napájanie, noste izolačné vybavenie, aby ste skontrolovali zapojenie, a nedotýkajte sa elektrické komponenty bez ochrany.

3. Dodržiavajte bezpečnosť (zamerajte sa na pohyblivé časti)

• Prípravy pred údržbou:

① Odpojte napájanie motora, zatvorte palivový ventil a zaveste varovný štítok s nápisom „Prebieha údržba, Nezačínajte“.

②Pri veľkých vozidlách by mali byť podporné nohy zasunuté, vozidlo by malo byť zaparkované na rovnej zemi a brzdy treba dotiahnuť.

③ Vyčistite zvyškové médium vo vodnom čerpadle (pri kalových čerpadlách opláchnite čistou vodou; pri korozívnych čerpadlách vyčistite s neutralizačným roztokom).

• Údržba kľúčov:

① Systém prívesu: Skontrolujte opotrebovanie pneumatík (hĺbka dezénu ≥1,6 mm) a hladinu oleja v hydraulických podporných nohách (až do značka) týždenne. Namažte ťažný hák (pridajte mazivo) a skontrolujte hrúbku brzdových doštičiek (≥3 mm) každých štvrťroku.

② Systém vodného čerpadla: Čistite sito filtra mesačne, každé 3 mesiace skontrolujte mechanické tesnenie (bez úniku), a vymeňte ložiskové mazivo (3# mazivo na báze lítia) každých 6 mesiacov.

③ Systém motora: Pravidelne vymieňajte motorový olej (15W-40), olejový filter a vzduchový filter. Striktne používajte originálne diely z Kecheng, aby nedošlo k strate záruky.

Tabuľka cyklov údržby a servisu (exkluzívne pre mobilné vodné čerpadlá)
