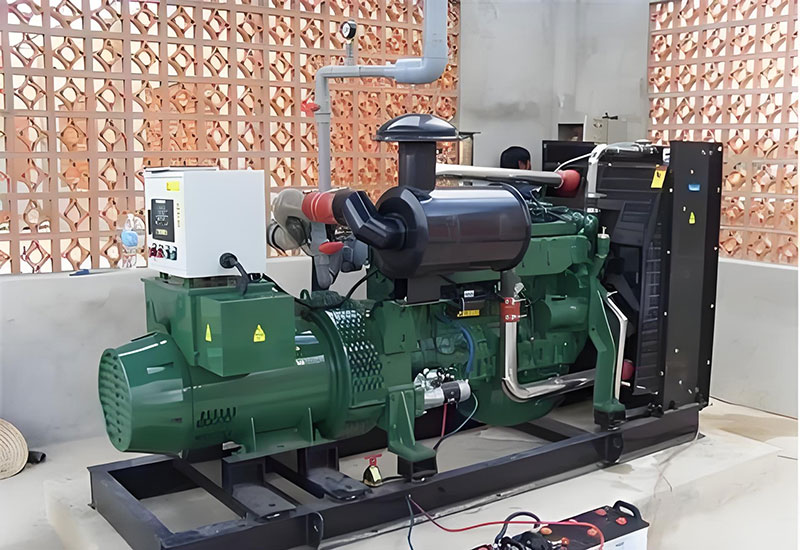

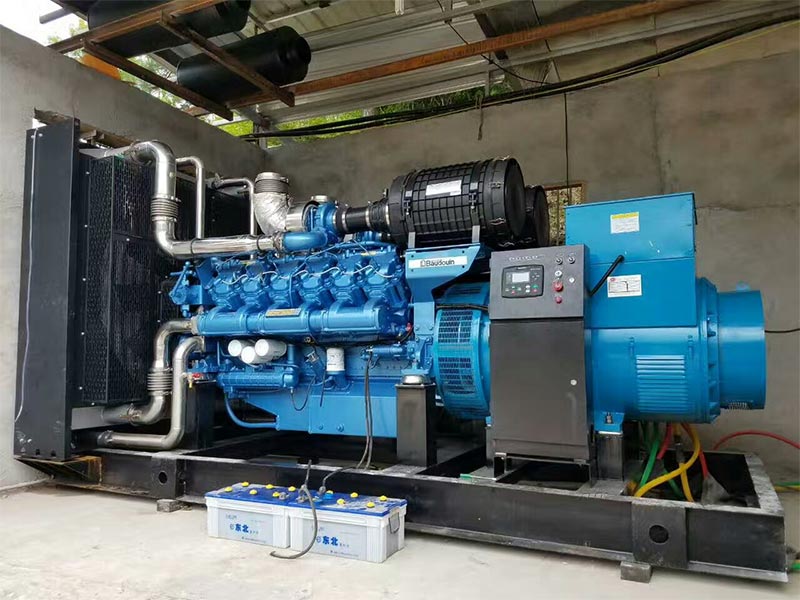

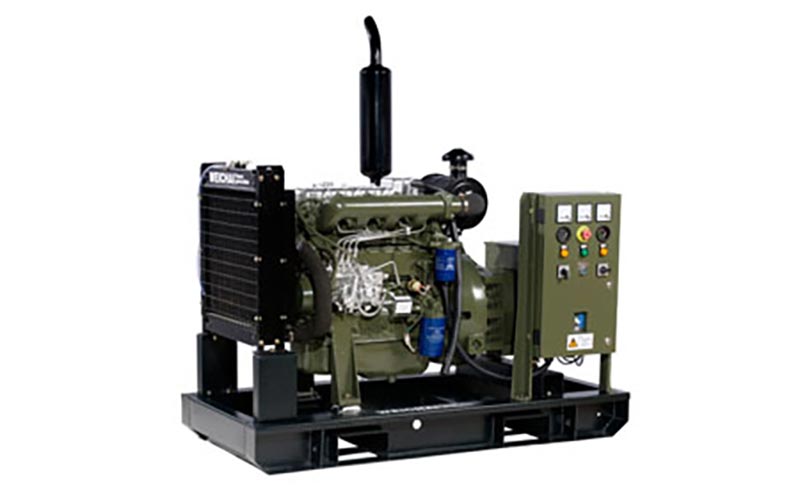

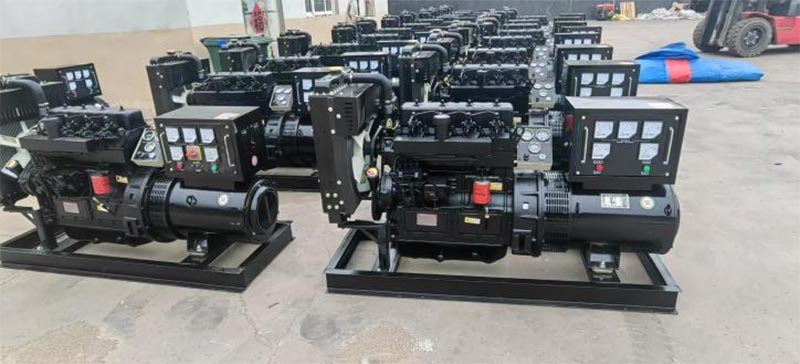

Súprava dieselového generátora

Ako čínska továreň integrujúca výskum a vývoj, výrobu a predaj je Kecheng schopný ponúknuť vyspelú a spoľahlivú naftu Riešenie produktov generátora. Jednotka je založená na vysokokvalitnom dieselovom motore s vysoko účinným generátorom a inteligentný riadiaci systém. Môže sa rýchlo spustiť a dosiahnuť funkcie, ako je núdzová reakcia v prípade siete prerušenie napájania a nezávislé napájanie v oblastiach bez elektriny. Spotreba paliva jednotky počas prevádzka je relatívne nízka, jej životnosť je dlhá a každodenná údržba je tiež pomerne jednoduchá. Jeho jadro komponenty poskytujú až 2 roky alebo 8000 hodín záruky na zabezpečenie kvality. A celý rozsah použitia série sa pohybuje medzi 10-2000kW.Zariadenia boli široko používané v priemyselnej výrobe, komunálnej výstavbe, komerčnej výrobe miesta, vonkajšie práce a iné scenáre, stojí za zváženie riešenie napájania.

Aplikačné scenáre

1. Oblasť priemyselnej výroby

• Použiteľné scenáre: Výrobné výrobné linky (automobily, elektronika, mechanické spracovanie), kľúč zariadenia v chemických podnikoch (reaktory, prečerpávacie čerpadlá), banské zariadenia (drviče, ventilátory)

• Základné hodnoty: Reagujte na kolísanie elektrickej siete alebo neplánované výpadky elektrickej energie, aby ste zabránili porušeniu objednávok a vybavenia škody spôsobené prerušením výroby. Podporuje štartovanie pri veľkom zaťažení (schopné vydržať 3-násobok menovitého prúd), kompatibilný s vysoko zaťaženými zariadeniami, ako sú motory a kompresory, čím sa zabezpečí nepretržitá výroba.

2. Sektor komunálnych a verejných služieb

• Použiteľné scenáre: nemocničné pohotovosti, operačné sály, jednotky intenzívnej starostlivosti (icus), mestská kanalizácia čističky, posilňovacie stanice vody, núdzové osvetlenie a dispečerské systémy v podchodoch, na letiskách a železničné stanice

• Základná hodnota: Spustenie do ≤ 15 sekúnd po výpadku napájania, spĺňa požiadavky na napájanie „prvej triedy záťaž" ako je stanovené v GB 50052-2009 "Kódex pre projektovanie napájacích a distribučných systémov", zabezpečujúce neprerušované verejné služby a predchádzanie verejným nehodám.

3. Obchodné a civilné oblasti

• Použiteľné scenáre: Veľké nákupné centrá, reťazce supermarketov (chladiarenské reťazce, prevádzka výťahu), špičkové hotely, kancelárske budovy (centrálna klimatizácia, núdzové osvetlenie), odľahlé dediny, vilové oblasti (nezávislé napájanie)

• Základná hodnota: Prevádzka s nízkou hlučnosťou (model s krytom na zníženie hluku ≤75dB@10 metrov), čím sa zabráni rušeniu obyvatelia; Môže byť zladený s automatickým prepínačom prenosu ATS, aby sa dosiahlo bezproblémové prepínanie medzi "sieťami". moc“ a „jednotka“, zabezpečujúce kontinuitu života a prevádzky podniku.

4. Vonkajšie a dočasné pracovné priestory

• Použiteľné scenáre: Stavenisko (vežové žeriavy, elektrické zváracie stroje, dočasné kancelárske priestory), olej prieskum, terénny prieskum a mapovanie (napájanie zariadení, domáca elektrina), dočasné napájanie pre veľké podujatia (výstavy, športové podujatia, koncerty)

• Základná hodnota: Vybavený dizajnom mobilného prívesu (voliteľné), je vhodný na premiestňovanie. Dokáže sa prispôsobiť drsnom prostredí (teplotný rozsah -30 ℃ až 45 ℃, krytie IP24), je prachotesný a vodotesný a spĺňa požiadavky vonkajších prevádzok.

5. Špičkové a rezervné polia energetických sietí

• Použiteľné scenáre: Priemyselné parky, veľké továrne (nahrádzajúce mestské napájanie počas špičkových hodín siete na zníženie nákladov na elektrinu), záložné zdroje energie pre nové energetické elektrárne (fotovoltaické a veterné elektrárne) (vyrovnanie občasných medzier vo výrobe energie)

• Základná hodnota: Vysoká účinnosť výroby energie (tepelná účinnosť ≥40 %), flexibilné nastavenie výstupného výkonu podľa požiadaviek na zaťaženie a zníženie plytvania energiou; Podporujte prevádzku pripojenú k sieti (v súlade s GB/T 19939-2005 štandard) a podieľať sa na špičkovom oholení a zvyšovaní príjmov elektrickej siete.

Výhody produktu (základná konkurencieschopnosť Kechengu)

Technické parametre (Mainstream modely Kecheng)

Technické vlastnosti (patentovaná technológia Kecheng)

1. Vysokoúčinný energetický systém

• Prispôsobenie motora: Naše dieselové generátory využívajú motory Yuchai YC6B, Weichai WP10, Cummins série QSB s použitím Technológia vysokotlakového vstrekovania paliva Common Rail (vstrekovací tlak ≥1600 bar), plnšie spaľovanie, tepelné účinnosť zvýšená na 40%-45%;So systémom preplňovania turbodúchadlom sa nasávanie vzduchu zvýši o 20% a výkon výstup je silnejší.

• Technológia generátora: Využíva bezkomutátorový samobudený synchrónny generátor s časom nastavenia napätia ≤ 0,5 sekundy, rýchlosť regulácie napätia ≤ ± 1 % a rýchlosť skreslenia tvaru vlny ≤ 5 %. Dokáže stabilne zásobovať energie do presných zariadení (ako sú počítače a lekárske prístroje), aby sa zabránilo poškodeniu zariadenia v dôsledku kolísanie napätia.

2. Inteligentný riadiaci systém

• Samostatne vyvinutý ovládač: Ovládač KCPLC-03 podporuje „automatickú/manuálnu/diaľkovú“ trojrežimovú prevádzku v reálnom čase sledovanie otáčok, tlaku oleja, teploty vody, napätia, prúdu a ďalších 20+ parametrov, „vysoká voda teplota“, „nízky tlak oleja“, „prepätie“ a iné poruchy, automatické vypnutie a zaznamenanie kódu poruchy (úložisko 100), vhodné na rýchle vyšetrovanie.

• Funkcia diaľkového ovládania a údržby: podpora 4G/WiFi sietí, diaľkové spustenie a zastavenie, kontrola parametrov, pretlačenie alarmu cez aplikáciu "Kecheng Power" APP, ktorá je vhodná pre scény bez dozoru (ako sú vzdialené základňové stanice, čistiarne odpadových vôd); Môže byť pripojený k inteligentnej riadiacej platforme používateľa, aby sa dosiahol centralizovaný monitorovanie viacerých jednotiek.

3. Posilnite ochranu a dizajn redukcie hluku

• Prispôsobivosť životnému prostrediu: vonkajší kryt jednotky je vyrobený z dvojitého oceľového plechu valcovaného za studena (vnútorná vrstva je polepená 50 mm hrubou vatou pohlcujúcou zvuk a vonkajšia vrstva je nastriekaná antikoróznym a antikoróznym náterom náter) a zníženie hluku je až 25 dB; Stupeň ochrany elektrického systému IP24, odolá slabému dažďu, prachu útok, adaptácia na teplotný rozsah -30 ℃ ~ 45 ℃ (nízkoteplotné modely s predhrievaním oleja, predhrievaním chladiacej kvapaliny funkcia)

• Mobilný a pohodlný dizajn: Malé a stredne veľké jednotky môžu byť voliteľne vybavené mobilnými prívesmi (s ťažné zariadenia, oporné nohy a brzdové systémy), s maximálnou rýchlosťou jazdy ≤ 60 km/h, čo umožňuje vonkajšie prevádzka a premiestnenie. Veľkoplošné jednotky je možné prispôsobiť kontajnerovým dizajnom (vrátane zvukovej izolácie, odvod tepla a palivová nádrž), aby sa dosiahla „okamžitá inštalácia a použitie“.

4. Optimalizácia paliva a mazania

• Palivový systém: Využíva trojstupňovú filtráciu paliva (hrubá filtrácia + jemná filtrácia + odlučovač oleja a vody), s presnosťou filtrácie 10μm, aby sa zabránilo vniknutiu nečistôt do motora a spôsobeniu opotrebovania.Palivová nádrž využíva antikorózny dizajn, kapacita podporuje 8-24 hodín prevádzky pri plnom zaťažení a externú veľkú kapacitu palivová nádrž môže predĺžiť čas napájania.

• Mazací systém: používajte špeciálny olej s dlhodobým účinkom (cyklus výmeny oleja 800-1000 hodín, o 50% dlhší ako bežný olej), vybavené výstražným zariadením tlaku oleja, automatické zastavenie alarmu, keď je tlak oleja nižší ako 0,2 MPa, ochrana motor pred poškodením suchým trením.

5. Návrh bezpečnostnej redundancie

• Redundancia spustenia: Paralelné spustenie dvoch batérií (2×12V pre 12V modely a 2×24V pre 24V modely), aby sa zabránilo zlyhanie spustenia spôsobené vybitím jednej batérie. Veľké jednotky sú vybavené záložným systémom vzduchového štartu, ktoré sa môžu za extrémnych okolností ešte normálne spustiť.

• Ochranný mechanizmus: Je vybavený 7 ochrannými funkciami vrátane preťaženia, skratu, prepätia, podpätie, vysoká teplota vody, nízky tlak oleja a nadmerné otáčky. Keď ktorýkoľvek parameter prekročí normu, stroj sa okamžite zastaví, aby sa predišlo poškodeniu jednotky. Odvodené modely jednotiek bioplynu/plynovej turbíny majú dodatočná konštrukcia odolná voči výbuchu (trieda Ex dⅡB T4) na prispôsobenie sa horľavému a výbušnému prostrediu.

Spôsob použitia (štandardný operačný postup)

1. Kontrola pred spustením (denne povinná)

2. Prevádzka spustenia (automatický/manuálny režim)

(1) Automatický režim (odporúčaný, prispôsobený núdzovým scenárom)

1. Prepnite gombík regulátora do režimu "Auto", ATS automaticky monitoruje sieťové napätie;
2. Pri prerušení napájania ATS spustí štartovací signál jednotky a jednotka sa spustí po predhrievanie (30-60 sekúnd v prostredí s nízkou teplotou) a rýchlosť sa postupne zvyšuje na 1500 ot / min;
3. Keď regulátor potvrdí, že tlak oleja (≥0,3 MPa) a teplota vody (postupne stúpajúca na 70 °C) sú stabilný, ATS automaticky prepne záťaž na napájanie jednotky a proces načítania je hladký (vyhnite sa vplyv).

(2) Manuálny režim (prispôsobený scenárom ladenia a údržby)

1. Prepnite regulátor do „manuálneho“ režimu a stlačte tlačidlo „predohrev“ (predohrev je potrebný pri nízkej teplotné prostredie);
2. Po ukončení predohrevu stlačte tlačidlo "Štart", sledujte otáčky, tlak oleja a napätie parametre po spustení jednotky a manuálne zatvorte spínač výstupu generátora, keď sa ustáli (asi 3-5 minúty);
3. Postupne zaťažujte záťaž. Počiatočné zaťaženie by nemalo presiahnuť 50 % menovitého výkonu. Po 30 minútach behu dá sa zdvihnúť na plné zaťaženie (pri štartovaní pri veľkom zaťažení by sa malo nakladanie vykonávať postupne, pri každom zaťažení nepresahuje 30 %).

3. Monitorovanie prevádzky (denný manažment)

• Monitorovanie v reálnom čase: každú hodinu skontrolujte displej ovládača, aby ste sa uistili, že napätie (380V±5%), frekvencia (50Hz±0,5Hz), teplota vody (≤95℃), tlak oleja (≥0,2MPa) a zaťažovací prúd (nepresahujúci menovitý prúd) sú normálne;
• Požiadavky na vedenie záznamov: Zaznamenajte dennú výrobu energie, spotrebu paliva a trvanie prevádzky a stanovte ich Ak sa zistia abnormálne parametre (ako náhle zvýšenie teploty vody a náhly pokles oleja tlak), okamžite vyložte a zastavte stroj a po odstránení problémov ho reštartujte.

4. Prevádzka vypnutia (počas obnovy napájania/údržby)

1. Vypnutie pri vykladaní: po obnovení napájania zo siete ATS automaticky odpojí záťaž jednotky a prepne na sieťové napájanie; Pri manuálnom vypínaní by sa malo zaťaženie najskôr postupne odľahčiť (znížiť na 0) a výstupný spínač generátora by mal byť odpojený.
2. Prevádzka chladenia: Nechajte jednotku bežať bez zaťaženia po dobu 3 až 5 minút (na ochladenie motora a zabránenie vzniku komponentov škody spôsobené odstavením pri vysokej teplote);
3. Dokončenie vypnutia: Stlačte tlačidlo "Stop". Po zastavení jednotky zatvorte palivový ventil (v prípade dlhodobého vypnutie) a odpojte napájanie regulátora. Vyčistite prach a nečistoty na povrchu jednotky a skontrolujte prípadné známky úniku.

Bezpečnosť a ochrana (základné špecifikácie)

1. Bezpečnosť inštalácie (Základné požiadavky)

• Normy výberu miesta: Jednotka by mala byť inštalovaná na dobre vetranom mieste mimo dosahu otvoreného ohňa a horľavé a výbušné predmety (najmenej 10 metrov od zdrojov požiaru) a nosnosť pôdy by mala byť nie menej ako 1,2-násobok hmotnosti jednotky (napríklad pre jednotku s hmotnosťou 1 000 kg by to nemalo byť menej ako 1 200 kg/㎡). Pre vonkajšiu inštaláciu by mal byť postavený dažďový prístrešok (aby sa zabránilo priamemu umývaniu dažďovej vody) a pre vnútornú inštaláciu pri inštalácii by mal byť vyhradený priestor na údržbu najmenej 1,5 metra.

• Elektrická bezpečnosť: Uzemňovací odpor jednotky je ≤4Ω (na uzemnenie sa používa pozinkovaná plochá oceľ a hĺbka uzemňovacej elektródy je ≥2 metre). Výstupné vedenie generátora by malo zodpovedať časti kábla (napríklad 100 kW, ≥50 mm² medený kábel), aby sa zabránilo preťaženiu a teplu; Ochranné zariadenia pripojené k sieti (proti ostrovčekom, prepätiu ochrana) by mala byť inštalovaná pri pripojení k elektrickej sieti v súlade s prístupom do siete špecifikácie.

• Konfigurácia protipožiarnej ochrany: priestor inštalácie je vybavený 2 4 kg suchými hasiacimi prístrojmi (ABC typ), nádrž na požiarny piesok (objem ≥0,5 m³) a nastavené výstražné značky „zákaz otvoreného ohňa“ a „pozor na zásah elektrickým prúdom“; Kedy kapacita skladovania paliva je ≤ 100 l, možno ho skladovať v blízkosti. Ak presiahne 100L, samostatné palivo odolné voči výbuchu nádrž by mala byť zriadená (najmenej 5 metrov od jednotky).

2. Prevádzková bezpečnosť (personálne normy)

• Certifikovaný na prácu: Operátori musia prejsť odborným školením od Kecheng, byť oboznámení so štruktúrou jednotku a prevádzkové postupy a pred získaním osvedčenia o prevádzke absolvujte hodnotenie. Bez licencie personál a osoby, ktoré pili alkohol, majú prísne zakázané obsluhovať jednotku.

• Prevádzkové kontraindikácie: Nerozoberajte palivové potrubie, elektrické komponenty a výfukové potrubie jednotka je v prevádzke (vysoké teploty môžu spôsobiť popáleniny). V blízkosti je zakázané fajčiť a používať otvorený oheň jednotka. Pri dopĺňaní paliva musí byť stroj vypnutý a jednotka by mala byť pred pokračovaním vychladnutá (do zabrániť vznieteniu paliva v dôsledku vysokých teplôt).

• Osobná ochrana: Počas prevádzky noste pracovný odev a protišmykovú obuv. Noste izolačné rukavice a okuliare počas údržby. Keď sa dotýkate komponentov s vysokou teplotou (ako sú výfukové potrubia a nádrže na vodu), mali by ste nosiť žiaruvzdorné rukavice, aby ste sa vyhli popáleninám.

3. Dodržiavajte bezpečnosť (pravidelná kontrola)

• Prerušenie napájania a prívodu paliva: Pred údržbou by sa malo odpojiť hlavné napájanie jednotky (uzavrieť istič), palivový ventil by mal byť zatvorený a zvyškový tlak v palivovom potrubí by mal byť uvoľnený (otvorte odvzdušňovací ventil). Zaveste varovný štítok s nápisom „Prebieha údržba, neštartujte“, aby v tom zabránili ostatným prevádzkovať ho omylom.

• Údržba komponentov: Pri výmene motorového oleja a filtrov počkajte, kým jednotka nevychladne pod 60 °C (až vyhnúť sa obareniu horúcim olejom). Pri generálnej oprave elektrického systému by sa mal na potvrdenie použiť tester napätia pred začatím prác nie je elektrina. Pri čistení vodného kameňa v chladiacom systéme je to prísne je zakázané používať vysoko korozívne čistiace prostriedky (odporúča sa roztok kyseliny citrónovej).

• Pravidelná kontrola: Raz za mesiac skontrolujte napätie batérie (aby ste sa vyhli podbitiu), napnutie remeňa a palivový filter. Motorový olej a olejový filter vymieňajte každých 500 hodín. Vzduchový filter a jemný palivový filter vymeňte každých 1 000 hodín. Každý rok sú inžinieri Kecheng pozvaní, aby vykonali komplexný test výkonu (ako je výkon motora a izolačný odpor generátora) raz.

4. Núdzová reakcia (náhle situácie)

• Preťaženie/skrat jednotky: Okamžite odpojte spínač výstupu generátora, vypnite stroj, aby skontrolujte stav záťaže (či nie sú skratované alebo preťažené zariadenia). Po odstránení poruchy, znížte zaťaženie a reštartujte (zaťaženie pri prvom spustení by nemalo prekročiť 50%).

• Únik paliva: Vypnite stroj a zatvorte palivový ventil. Na vyčistenie uniknutých látok použite bavlnu absorbujúcu olej palivo. Nezapínajte ani nevypínajte elektrické zariadenia (aby ste predišli iskreniu). Skontrolujte miesta úniku (napríklad potrubie). spoje, ventily) a po oprave otestujte tesnosť (potrite mydlovou vodou, žiadne bubliny nie sú kvalifikované).

• Nehoda požiaru: okamžite zastavte stroj a odrežte olej, na hasenie použite suchý práškový hasiaci prístroj. oheň (na hasenie nie je povolená žiadna voda, palivo plávajúce na vode rozšíri oheň); Keď oheň je veľký, zavolajte 119 a evakuujte ľudí do bezpečnej oblasti. Po uhasení požiaru zistite príčinu vzniku požiar (napríklad elektrický skrat alebo únik paliva) a pred ďalším použitím ho opravte.

• Porucha štartu pri nízkej teplote: Skontrolujte napätie batérie (ak je nedostatočné, nabite ju), vymeňte nízkoteplotnú batériu motorový olej (napríklad 15W-40) a nemrznúca zmes (koncentrácia ≥50 %) a aktivujte predhrievač motorového oleja a chladiacu kvapalinu predhrievač (predhrievajte 30-60 minút). Ak sa stále nedá naštartovať, skontrolujte, či je štartovací motor a palivo vstrekovače fungujú správne.
