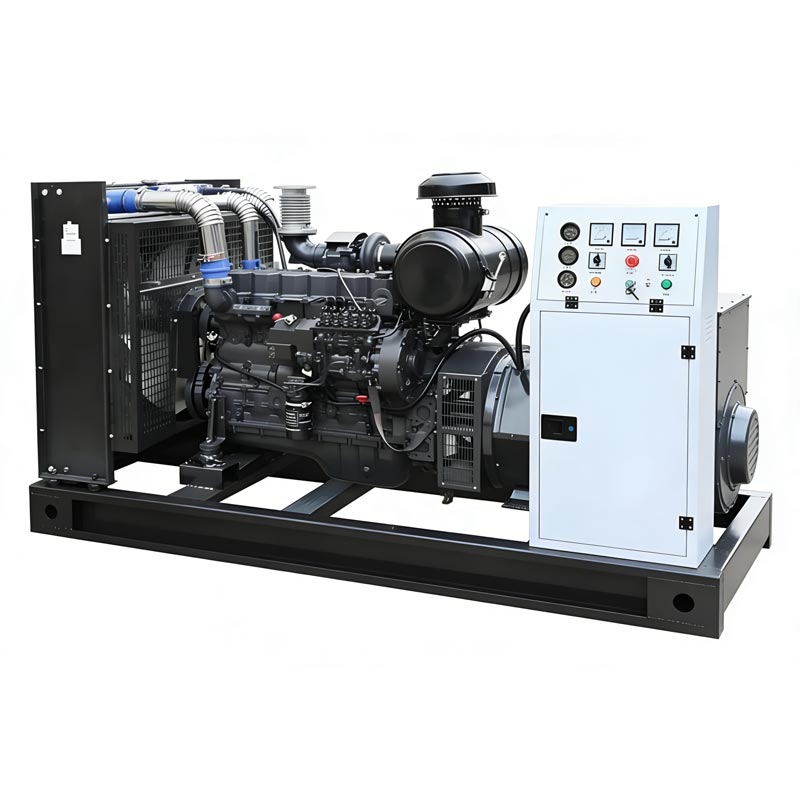

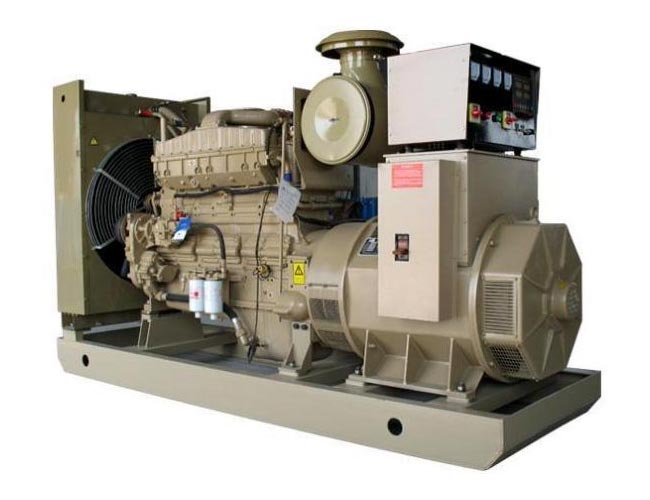

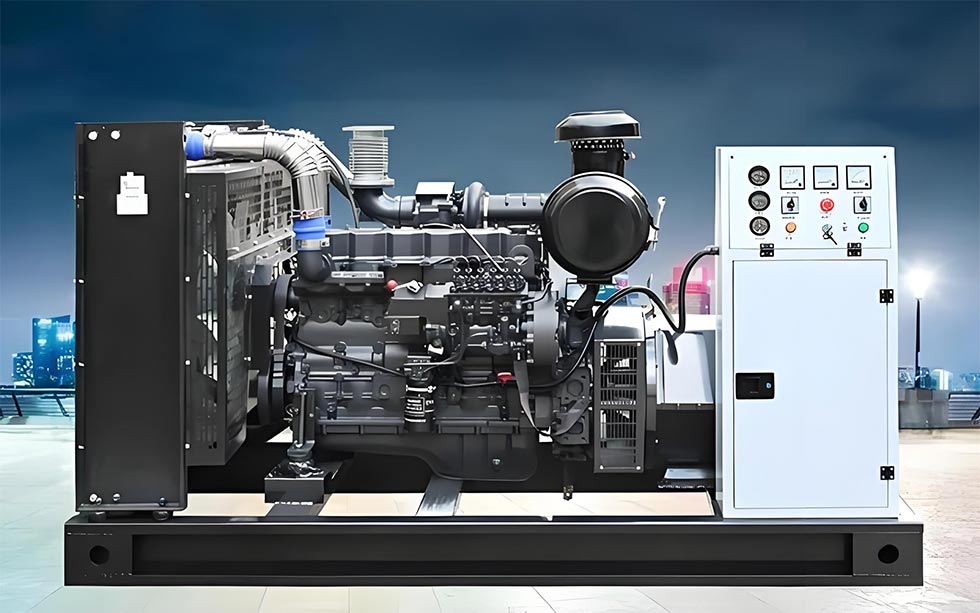

Inžinierske súpravy záložného zdroja dieselového generátora

Inžinierske záložné napájacie dieselové generátorové súpravy od Kecheng z Číny sú praktickou voľbou pre záložné napájanie zariadenia generácie. Jednotka sa môže rýchlo spustiť do 15 sekúnd od výpadku napájania zo siete, čím uspokojí naliehavé prípady požiadavka na nepretržité napájanie na stavenisku. Jeho dizajn plne zohľadňuje zložitosť inžinierske prostredie, schopné vydržať trojnásobok okamžitého nárazového zaťaženia a vyznačuje sa vynikajúcou kvalitou prachotesný a vodotesný výkon, vďaka čomu je vhodný pre vonkajšie pracovné podmienky. Produkt prísne dodržiava podľa národných noriem bezpečnosti elektrickej energie. Na základné komponenty sa vzťahuje záruka až 2 roky a čím väčší výkon, tým dlhšia záruka. Či už ide o komunálnu výstavbu, infraštruktúrne projekty, výstavba priemyselného parku alebo núdzové opravy, táto jednotka môže poskytnúť stabilnú a spoľahlivú dočasnú podporu napájania, efektívne zabezpečiť priebeh projektu a bezpečnosť používania elektriny.

Súpravy pokrývajú tri výkonové rozsahy: malý (20-100KW), stredný (100-500KW) a veľký (500-1500KW):

Aplikačné scenáre (Technická záloha špecializovaná adaptácia)

1. Malé komunálne a údržbárske projekty (20-100KW)

• Použiteľné scenáre: Núdzová oprava mestských pouličných lámp (dočasné osvetlenie/údržbárske zariadenie), obnova komunálnych potrubných sietí (napájanie vodných čerpadiel/rezacích strojov), údržba malých cesty (dočasná záloha pre cestné valce/finišery)

• Základná hodnota: Konštrukcia namontovaná na prívese (20 – 50 kW, hmotnosť ≤ 2 000 kg, ťahaná pickupom), uvedenie do prevádzky do 30 minúty príchodu; Odolnosť proti prachu a vode IP54, vhodná pre mestské stavebné prašné/dažďové prostredia; to môže vydržať 8 až 12 hodín na plnú nádrž, čím spĺňa potreby dennej údržby bez potreby častej údržby tankovanie.

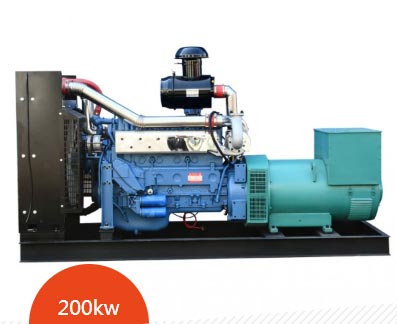

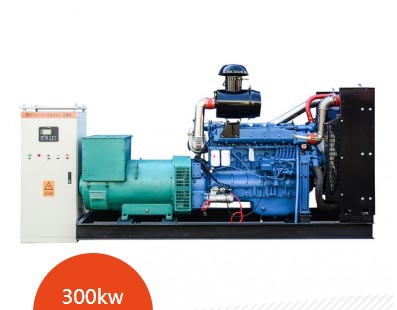

2. Stredne veľké infraštruktúrne projekty (100 – 500 kW)

• Použiteľné scenáre: Výstavba diaľnic (miešačky/zariadenia na liatie skriňových nosníkov), výstavba mestského metra (pomocný zdroj energie pre štítové stroje/tunelové vetranie), projekty vidieckeho zásobovania vodou (čerpacia stanica záložné/tlakové testovacie zariadenie v potrubí)

• Základná hodnota: Odolá 2,5-násobku štartovacieho prúdu (kompatibilné s motormi miešačiek a pomocným zariadením štítových strojov), aby sa zabránilo zastaveniu spustenia; Posilnite antivibračnú štruktúru (rám karosérie je s hrúbkou 8 mm), aby sa prispôsobili hrboľatej preprave na stavbách infraštruktúry. Podporuje „multi-jednotky paralelné pripojenie“ (napríklad dve 200kW jednotky pracujúce v tandeme), aby sa splnila požiadavka na rozšírenie záťaže.

3. Rozsiahle inžinierske a kľúčové projekty (500-1500KW)

• Použiteľné scenáre: Výstavba mostov cez rieku (napájanie vežových žeriavov a výstavba mostov stroje), výstavba priemyselného parku (uvedenie zariadení tovární/dočasných výrobných liniek), voda projekty ochranárskych centier (záloha pre bránové zdvíhadlá a monitorovacie zariadenia)

• Základná hodnota: Vysokonapäťový model (6 kV) je priamo pripojený k vysokonapäťovej elektrickej sieti projektu a je kompatibilný s vysokonapäťovými zariadeniami, ako sú vežové žeriavy a stroje na stavbu mostov. Modulárna integrácia (vrátane palivovej nádrže/ATS/ovládacej skrine) skracuje čas inštalácie na mieste na 4 hodiny. Odolný voči výbuchu model (Ex dⅡB T4) je vhodný pre horľavé a výbušné scenáre, ako je ochrana vody a chemické priemyselné parky a je bezpečný a vyhovujúci.

4. Scenáre inžinierskych núdzových opráv (úplný výkonový segment)

• Použiteľné scenáre: oprava cesty po katastrofe (napájanie pre bagre/nakladače), oprava prasknutého potrubia (záloha pre vodné čerpadlá/zváracie zariadenie), záchrana pri strojárskej nehode (núdzové osvetlenie/záchranné zariadenie)

• Základná hodnota: Rýchle spustenie (≤15 sekúnd), napájanie pri príchode na núdzové opravy, predchádzanie oneskoreniam zlatý čas opravy; Vodotesný model IP65 (veľký typ) je možné na krátku dobu ponoriť (v hĺbke vody 0,5 m), vďaka čomu je vhodný do prostredia s opravou povodní. K dispozícii sú modely s výkonom od 20 do 500 kW možnosť „integrácie mobilného majáka“, ktorá môže spĺňať požiadavky na napájanie aj osvetlenie súčasne.

5. Dočasné inžinierstvo na mieste a v teréne (50 – 300 kW)

• Použiteľné scenáre: Poľné prieskumné tábory (domáca elektrina/prieskumné vybavenie), obrana hraníc inžinierska výstavba (napájanie pre základne/stavebné zariadenia), ostrovná infraštruktúra (prístavisko výstavba/zálohovanie odsoľovania morskej vody)

• Základná hodnota: Môže začať pri nízkej teplote -30 ℃ (voliteľné dvojité predhrievanie „motorový olej + chladiaca kvapalina“), vhodné pre vonkajšie prostredie s nízkou teplotou; Spotreba paliva je len 200 g/(kW · h) (pre stredne veľké modely) a dlhodobé prevádzkové náklady na mieste sú kontrolovateľné. Prachotesný dizajn (s vysoko účinným prachom filtračné sito na nasávaní vzduchu), aby piesok a prach vo voľnej prírode nepoškodili motor.

Výhody produktu (základná konkurencieschopnosť pre technické zálohovanie)

Technické parametre (Plný výkonový rozsah: 20-1500KW)

Technické vlastnosti (špeciálny dizajn pre technické zálohovanie)

1. Prispôsobenie výkonu a zaťaženia na inžinierskej úrovni

• Vylepšený motor:

① Malé modely (20 – 100 kW): Yuchai YC4F používa „hrubú vložku valca + piestny krúžok odolný voči opotrebovaniu“, čo je vhodné pre časté štarty a zastavenia v strojárstve (nie viac ako 10 štartov za deň).

② Stredne veľké modely (100 – 500 kW): Cummins QSL s turbodúchadlom s variabilnou geometriou, krútiaci moment pri nízkych otáčkach zvýšený o 30%, vhodné na rozbeh motora v miešacích zariadeniach;

③ Veľké modely (500 – 1500 kW): Weichai WP12 používa „blok valcov z liatiny s vermikulárnym grafitom“ s pevnosť v ťahu ≥ 550 MPa, schopná odolať nárazovému prúdu vysokovýkonných zariadení, ako je veža žeriavy.

• Optimalizácia generátora:

① Nízkonapäťové modely (20-500KW): Bezkefkový generátor s vlastným budením so „silným budiacim zariadením“, napätie čas založenia ≤0,3 sekundy, silná odolnosť voči nárazom pri zaťažení;

② Vysokonapäťové modely (500-1500KW): 6kV generátor má izolačnú triedu H (s teplotnou odolnosťou 180 ℃) a odolnosť proti skratu ≥ 2 sekundy, čo spĺňa normy spotreby energie pre vysoké napätie zariadenia v strojárstve.

2. Ochranné konštrukcie pre drsné prostredie

• Prachotesný a vodotesný dizajn

① Malé/stredne veľké modely: Telo využíva „dvojvrstvové tesnenie + 50-oká vysokoúčinné prachové filtračné sito“, a prívod vzduchu je vybavený cyklónovým zariadením na odstraňovanie prachu (účinnosť filtrácie prachu ≥95 %). Krytie IP54 dokáže odolať špliechaniu inžinierskeho dažďa.

② Veľké modely: Krytie IP65 (celý stroj je utesnený a gumové pásy odolné voči olejom sú použité na kĺby). Všetky elektrické komponenty modelu odolného proti výbuchu sú triedy Ex dⅡB T4. Utesnené proti výbuchu spojky sa používajú na káblové rozhrania, vhodné pre chemické a banské inžinierstvo.

• Antivibračné a antikorózne:

① Odolnosť voči vibráciám: Rám karosérie stredných a veľkých modelov je zváraný mangánovou oceľou 16 Mn (hrúbka 8-12 mm) a kľúčové komponenty (generátor/vodné čerpadlo) sú spojené elastickými spojkami s vibráciou prenosová rýchlosť ≤8%, prispôsobenie sa otrasom strojárskej dopravy.

② Antikorózna ochrana: Povrch tela stroja je podrobený trojitému ošetreniu „kyselinovým umývaním a fosfátovaním + galvanizácia + práškové lakovanie“ (test odolnosti proti posypu soľou ≥1000 hodín), ktorý je vhodný pre vysokú vlhkosť a prostredie s vysokým obsahom soli v oblasti ochrany vôd a pobrežných projektov.

3. Inžinierske nasadenie a prevádzka

• Prenosné nasadenie

① Malý model (20-100KW): Namontovaný na prívese s mechanickými podpornými nohami (roztiahnutie jedným tlačidlom, nastaviteľná podpora výška), minimálny polomer otáčania ≤5 metrov, vhodné pre vidiecke inžinierske cesty.

② Veľké modely (500-1500KW): Modulárny dizajn (motor/generátor/palivová nádrž rozdelená do blokov), hmotnosť jedného modulu ≤5000kg, možno zmontovať na stavenisku pomocou vysokozdvižného vozíka, doba inštalácie ≤4 hodiny.

• Jednoduchá obsluha:

①Ovládač je vybavený „režimom inžinierstva“ (zjednodušené rozhranie, ktoré zobrazuje iba základné parametre ako je napätie, prúd a teplota vody), čo umožňuje personálu na stavbe pracovať s ním po jednej hodine školenia.

② Veľké modely sú vybavené „skriňou diaľkového ovládania“ (10-metrový predlžovací kábel), ktorý možno na diaľku spustiť a zastavené z miestnosti technickej prevádzky, aby sa zabránilo vplyvu hluku/prachov na mieste.

4. Monitorovanie a ochrana inteligentného inžinierstva

• Monitorovanie záťaže: Regulátor monitoruje záťažový prúd v reálnom čase. Keď zaťaženie presiahne 120% menovitého zaťaženie (pri stredných a veľkých modeloch), automaticky znižuje zaťaženie, aby sa zabránilo poškodeniu motora preťažením. Podporuje "obmedzenie štartovacieho prúdu" (nastavenie 2-3 násobku štartovacieho prahu), vhodné pre inžinierske zaťaženie motora.

• Ochrana proti poruchám:

① Základná ochrana: Všetky modely sú štandardne vybavené „vysokou teplotou vody (vypnutie pri ≥95℃), nízkym obsahom oleja tlak (vypnutie pri ≤0,2 MPa), preťaženie (vypnutie na 30 sekúnd pri zaťažení 120 %), podpätie/prepätie (vypnutie pri ±15 % napätia)“.

② Technická ochrana: Pre stredné a veľké modely sú k dispozícii nové funkcie, ako napríklad „upchávanie prachového filtra alarm (rozdiel tlaku ≥5 kPa), alarm prekročenia limitu vibrácií (zrýchlenie ≥5 g) a alarm nízkej hladiny paliva (≤10 % kapacita)“ boli pridané na poskytovanie včasného varovania pred chybami v inžinierskych scenároch.

• Záznam údajov: Veľkorozmerné modely podporujú „ukladanie inžinierskych protokolov“ (zaznamenávanie počtu štartov, krivky zaťaženia, a chybové kódy). Údaje je možné exportovať počas schvaľovania projektu na sledovanie spoľahlivosti napájania.

Výber výkonu (presné prispôsobenie pre inžinierske scenáre)

1. Základ výberu jadra

2. Odporúčanie výkonu pre typické scenáre

Spôsob použitia (prevádzka na mieste v strojárstve)

1. Kontrola pred spustením (kľúčové body pre technické scenáre)

2. Operácia spustenia (priorita inžinierskej núdze)

(1) Malý model (20-100 kW, manuálne spustenie)

1. Príprava na mieste: Príves zaparkujte na rovnej zemi, vytiahnite oporné nohy (na úrovni tela) a pripojte záťažové vedenia (zabezpečte, aby nedošlo ku skratu).

2. Proces spustenia: Otvorte palivový ventil → Riadiaci režim „Manuálny“ → Stlačte tlačidlo „Predhrievanie“ v prostredie s nízkou teplotou (30-60 sekúnd) → Stlačte tlačidlo „Štart“ → Sledujte rýchlosť otáčania (1500r/min±50r/min) a napätie (380V±5%).

3. Prevádzka načítania: Po stabilizácii parametrov počas 3 minút postupne zatvárajte spínač záťaže (najskôr pridajte osvetlenie/malé zaťaženie, potom zvýšte zaťaženie motora), aby ste sa vyhli nadmernému zaťaženiu naraz.

(2) Veľké modely (500-1500KW, manuálne/diaľkové)

1. Príprava na vysoké napätie: Skontrolujte, či je „uzemňovací spínač“ rozvádzača vysokého napätia otvorený → "odpojovač" je zatvorený → vykonajte napäťový test, aby ste potvrdili, že nie je elektrina (vysokonapäťový tester).

2. Proces spustenia: Hydraulické spustenie → Otáčky motora stúpnu na 1500 ot/min → Skontrolujte tlak oleja (≥0,3 MPa) a vody teplota → Zatvorte vysokonapäťový istič → Zaťaženie v stupňoch „20%→50%→80%→100%" (s 5-minútovým intervalom medzi každým stupňom, vhodné pre veľké inžinierske zaťaženie).

3. Diaľkové monitorovanie: Skontrolujte hodnoty záťažového prúdu a vibrácií prostredníctvom rozšírenej ovládacej skrinky alebo APP neprekračujú normy.

3. Monitorovanie prevádzky a vypnutie (technická bezpečnosť na prvom mieste)

• Monitorovanie v reálnom čase: Zaznamenávajte každých 30 minút: napätie (380V±5%/6kV±5%), prúd (≤ menovitý prúd), voda teplota (≤95℃), tlak oleja (≥0,2MPa), rozdiel tlaku prachového filtra (≤5kPa); Pri inžinierskom zaťažení veľmi kolíše, skráťte interval záznamu na 15 minút.

• Spracovanie výnimiek:

① Zablokovanie sita prachového filtra: Vypnite stroj, aby ste vyčistili alebo vymenili sito prachového filtra (2-3 kusy by mali byť pripravené na mieste ako zálohy).

② Preťaženie: Okamžite vyložte nepodstatné vybavenie a skontrolujte záťažové vedenia (na skrat);

③ Nadmerné vibrácie: Zastavte stroj a upravte oporné nohy (uistite sa, že je telo stroja vo vodorovnej polohe) a skontrolujte, či spojka je uvoľnená.

• Proces vypnutia:

① Vykladanie: Odpojte všetky spínače záťaže a znížte naprázdno.

② Chladenie: Nechajte motor bežať na voľnobeh 5 až 10 minút (na ochladenie motora/turbokompresora);

③ Vypnutie: Stlačte tlačidlo „Stop“ → Zatvorte palivový ventil (pre dlhodobé vypnutie) → Pri vysokonapäťových modeloch zatvorte "zemný spínač" na vybitie.

④ Dokončenie projektu: Vyčistite sito prachového filtra, skontrolujte, či na tele stroja nie sú nejaké hrbole (miesto projektu je náchylné kolíziám) a zaznamenávajte prevádzkový denník.

Bezpečnosť a ochrana (technické špecifikácie miesta)

1. Bezpečnosť inštalácie (výhradne pre inžinierske pracoviská)

• Výber a usporiadanie lokality:

① Inštalujte v smere vetra v oblasti konštrukcie (aby sa zabránilo fúkaniu prachu smerom k jednotke), preč od otvoreného ohňa (≥15 metrov) a horľavých a výbušných materiálov (≥20 metrov). Vzdialenosť medzi vysokým tlakom modely a oblasť činnosti stavebného personálu by mala byť ≥ 3 metre a bezpečnostný plot (výška ≥ 1,2 metra) by mala byť zriadená.

② Nosnosť zeme by nemala byť menšia ako 1,5-násobok hmotnosti jednotky (napr. Jednotka s hmotnosťou 6000 kg, nemala by byť menšia ako 9000 kg/㎡). Dočasné miesto projektu by malo byť vydláždené drvinou kamene a oceľové platne (aby sa predišlo poklesu) a oceľové platne by mali byť umiestnené pod podporné nohy (s an plocha nie menšia ako 0,5 ㎡/noha).

③ Pokladanie vysokonapäťových káblov: Prechádzajte pozinkovanými oceľovými rúrami (hrúbka steny ≥ 5 mm), zakopané v hĺbke ≥ 0,7 metrov (aby nedošlo k ich rozdrveniu technickými vozidlami) a značky káblov by mali byť jasné (na odlíšenie od iné inžinierske linky).

• Elektrická bezpečnosť:

① Uzemňovací systém: Uzemňovací odpor nízkonapäťových modelov je ≤4Ω a vysokonapäťových modelov je ≤10Ω. Uzemňovacia elektróda používa galvanizovanú uhlovú oceľ ∠50×50×5 (dĺžka ≥2,5 metra), ktorá je spoľahlivo spojená s uzemňovaciu mriežku projektu.

② Zapojenie záťaže: Káble YCW s gumovým plášťom (odolné voči oleju/opotrebeniu) sa používajú na dočasné inžinierske obvody. Svorkovnice by mali byť pevne pritlačené medenými očkami (aby sa zabránilo uvoľneniu v dôsledku vibrácie). Pre zaťaženie motora by mal byť pripojený neutrálny vodič (ochranná nula).

③ Vysokonapäťová prevádzka: Pre 6kV modely, vysokonapäťové izolačné nástroje (izolačné rukavice/topánky, detektor napätia, s výdržným napätím 10 kV). Počas prevádzky by mali spolupracovať dve osoby (jedna osoba obsluhujúca a jedna osoba, ktorá dohliada) a vyplňte „Lístok prevádzky vysokého napätia“.

• Protipožiarna ochrana a núdzová reakcia

① Oblasť inštalácie je vybavená 2 8 kg suchými práškovými hasiacimi prístrojmi ABC (nie viac ako 5 metrov od jednotka) a 1 požiarne pieskovisko (s objemom nie menej ako 2 metre kubické). Horľavé materiály (ako je nafta bubny a drevo) je zakázané hromadiť okolo jednotky na stavenisku.

② Umiestnite varovné značky, ako napríklad „Záložný zdroj napájania, neprevádzkujúcemu personálu je zakázané približovať sa“ a "High Voltage Danger" a v noci zaveste výstražné svetlá (blikajú na červeno).

③ Vypracujte núdzové plány pre výpadky napájania v projekte (napríklad prepnutie záložného napájania v prípade zlyhania jednotky), a organizovať stavebný personál, aby každý štvrťrok vykonával cvičenia.

2. Prevádzková bezpečnosť (špecifikácie strojárskeho personálu)

• Personálne požiadavky:

①Operátori musia byť držiteľmi „osvedčenia elektrikára nízkeho napätia“ (pre malé modely) alebo „vysokonapäťového elektrikára“ Certifikát“ (pre veľké vysokonapäťové modely) a absolvovať špecializované školenie (vrátane obsluhy zariadenia a detekcia porúch) posúdenie vykonané spoločnosťou Kecheng Engineering.

② Pri práci na stavenisku noste ochranné prilby, protišmykovú obuv a pracovný odev. Pre vysoké napätie prevádzke, noste navyše izolačné rukavice/čižmy. Je prísne zakázané prevádzkovať po požití alkoholu resp pri únave.

③ Keď je jednotka v prevádzke, nepribližujte sa k rotujúcim častiam (ventilátory, spojky) a neotvárajte prachový filter obrazovka/panel tela (aby sa zabránilo vdýchnutiu prachu a popáleniu vysokou teplotou).

• Prevádzkové kontraindikácie:

① Nezaťažujte, keď jednotka nie je stabilná (ako napríklad okamžité pripojenie k plnej záťaži po spustení). Načítať postupne (20%→50%→100%).

② Je prísne zakázané kolidovať s jednotkou s technickými vozidlami (ako sú rýpadlá a nakladače). Pri premiestňovaní jednotky musí byť stroj najskôr zastavený a podporné nohy zasunuté.

③ Je prísne zakázané prevádzkovať vysokonapäťové modely počas búrok. Napájací zdroj musí byť odpojené a uzemnené kvôli vybitiu, aby sa zabránilo úderom blesku.

④ Nepokračujte v prevádzke, keď je prachový filter upchatý (pretože to môže spôsobiť prehriatie motora a ťahanie valec). Mal by sa vyčistiť včas.

• Núdzová reakcia:

① Požiar motora: Okamžite zastavte stroj → Zatvorte palivový ventil → Na uhasenie použite suchý práškový hasiaci prístroj požiar (na uhasenie požiaru paliva nepoužívajte vodu) → Evakuujte ľudí v okolí.

② Únik vysokého napätia: Odpojte horný zdroj napájania → Noste izolačné vybavenie → Izolujte poruchu bod s izolačnou tyčou → Skontrolujte kábel/svorkovnicu (či nie je poškodený alebo uzemnený);

③ Výpadok prúdu pre projekt: Ak sa jednotka nespustí, okamžite prepnite na záložný zdroj projekt (napríklad iná jednotka) a skontrolujte, či nie sú poruchy (batéria, palivo, štartovací systém), aby ste predišli ovplyvneniu výstavby.

3. Dodržiavanie bezpečnosti (údržba inžinierskych projektov na mieste)

• Prípravy pred údržbou:

① Odpojte napájanie jednotky (odpojte hlavný vypínač nízkeho napätia a istič a uzemnenie pre vysoké napätie), zatvorte palivový ventil, zaveste výstražný štítok „Prebieha údržba, neštartujte“ a upozornite stavenisko na zavesenie príslušných bremien.

② Odstráňte nečistoty okolo jednotky (technický prach, drvené kamene), postavte dočasnú ochrannú kabínu (v prípade dažďa) a pripraviť náradie na údržbu (kľúče, prachové filtre, motorový olej, náhradné diely);

③ Pred údržbou veľkých modelov by sa mal uvoľniť tlak v chladiacom systéme (otvorením odvzdušňovacieho ventilu) aby horúca voda nestriekala a nezranila ľudí.

• Údržba:

① Denná údržba: Čistite sitko prachového filtra denne (vyfúkajte stlačený vzduch na 0,2 MPa zvnútra von), skontrolujte hladinu motorového oleja/paliva a utiahnite svorkovnice (ktoré sú náchylné na uvoľnenie kvôli inžinierstvu vibrácie).

② Pravidelná údržba: Motorový olej/olejový filter vymieňajte každých 500 hodín, vymeňte vzduchový filter/palivový filter každých 1000 hodín a skontrolujte vôľu ventilov motora a generátor ložiská každých 2000 hodín.

③ Špecializovaná údržba pre inžinierstvo: Po daždi skontrolujte tesnenia tela motora (či nepresakuje voda). Zvýšiť frekvencia čistenia sita prachového filtra počas prašného počasia. Ak má byť motor vypnutý na dlhší čas čas (≥1 mesiac), vypustite palivo/chladiacu kvapalinu a naneste olej proti hrdzi (na blok motora).

• Testovanie po údržbe:

Po dokončení údržby je potrebné jednotku spustiť (bežať bez zaťaženia 30 minút), skontrolujte, či je parametre (napätie, prúd, teplota vody, tlak oleja) sú v norme, otestujte funkciu spínania záťaže (ako napr prepínanie ATS) a pred pripojením záťaže zaistite spoľahlivé napájanie projektu.

Periodická tabuľka údržby a servisu (výhradne pre technické zálohovanie)
