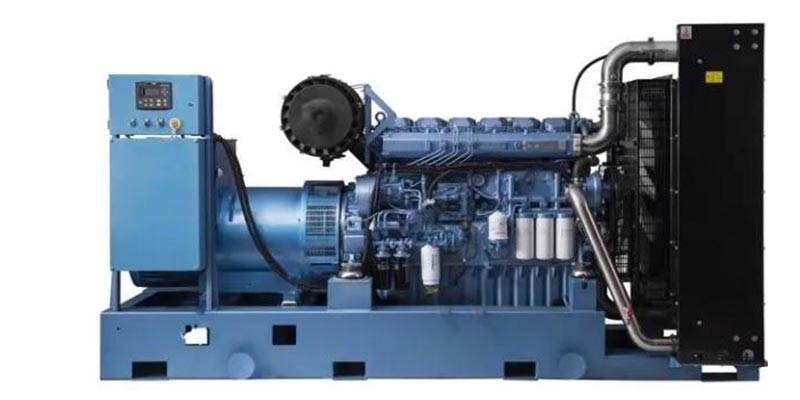

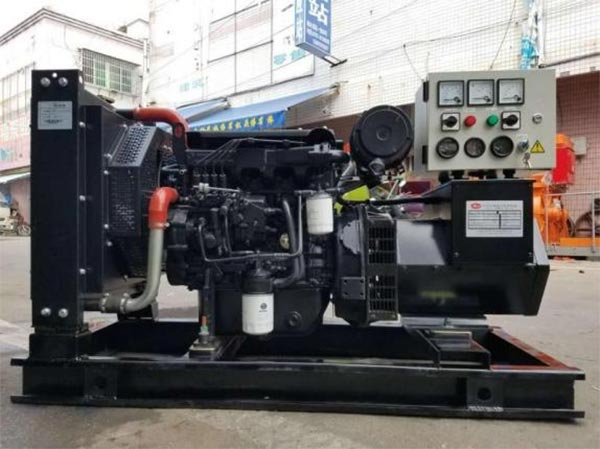

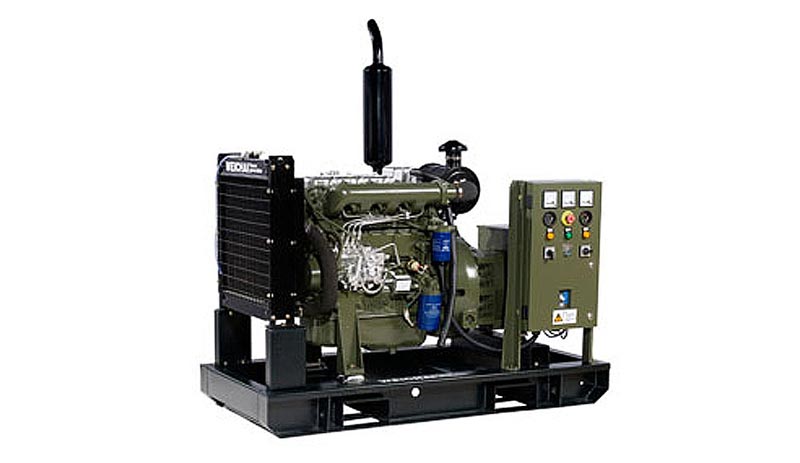

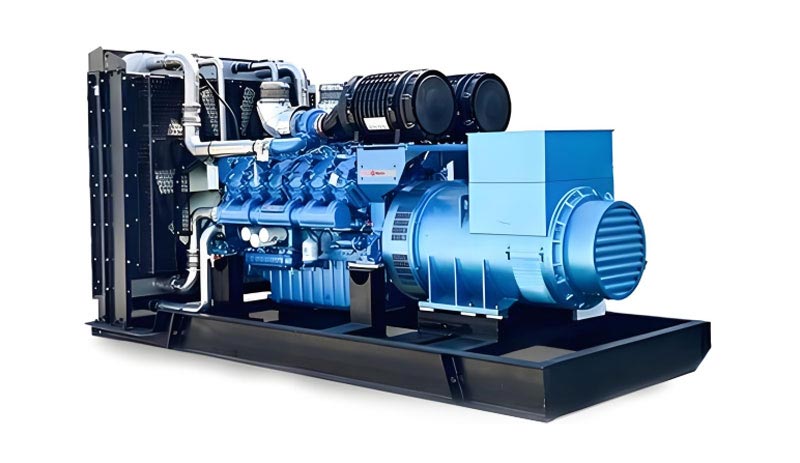

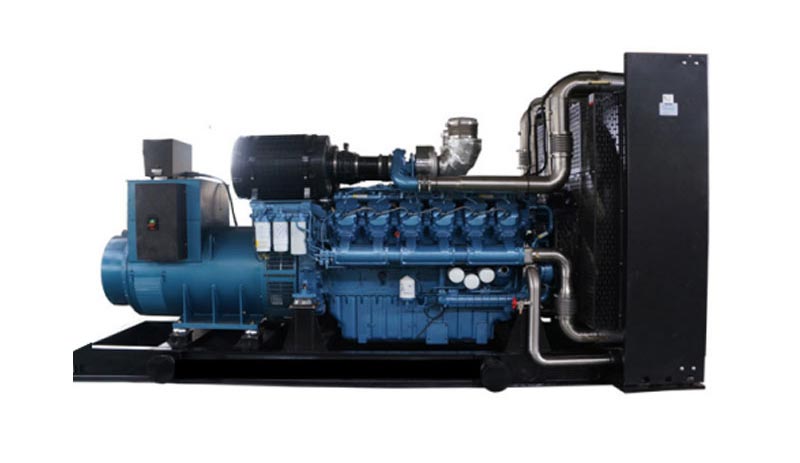

Súprava generátora Weichai

Generátorové súpravy Weichai vyrobené v Číne spoločnosťou Kecheng sú súpravou zariadení na výrobu energie, ktoré sú zamerané na spoľahlivé napájanie. Výkon tejto série jednotiek sa pohybuje od 20 do 1 500 kilowattov. Jadro energie prijíma vyspelé a trhovo testované Dieselové motory radu Weichai, zaisťujúce základnú spoľahlivosť pohonnej jednotky. Jednotka venuje pozornosť prispôsobivosť k životnému prostrediu v integrovanom dizajne, môže pracovať stabilne v podmienkach vysokého zaťaženia a udržiavať sa dobre úspora paliva. Produkt prísne dodržiava príslušné národné normy a základné komponenty sú vybavené a záručný servis do dvoch rokov. Či už ide o nepretržité napájanie v priemyselnej výrobe, dočasné napájanie zásobovanie pre inžinierske stavby, alebo núdzové zálohovanie na komerčných miestach, tento produkt, ktorý sa hlboko zaoberal spolupracuje s Weichai, môže poskytnúť solídnu a efektívnu podporu napájania. Je to preferované riešenie pre tých, ktorí sledujte stabilitu a praktickosť.

Pokrýva tri výkonové rozsahy: malý (20-100KW), stredný (100-500KW) a veľký (500-1500KW):

Aplikačné scenáre (exkluzívne prispôsobenie pre Weichai Power)

1. Civilné a komunitné núdzové scenáre (20 – 100 kW)

• Použiteľné scenáre: Staré komunity (núdzové napájanie výťahov a vodných čerpadiel), obytné komunity (verejné osvetlenie/nabíjačky pri výpadkoch elektriny), malé domovy dôchodcov (základná zdravotná vybavenie/obytné zariadenia)

• Základná hodnota: Miera zlyhania motora Weichai WP4 je ≤ 0,3 % ročne. Spustí sa do ≤ 15 sekúnd po zapnutí zlyhanie, vyhýbanie sa zachyteniu výťahu a prerušeniu lekárskeho vybavenia pre starších ľudí. Hluk jednotky je ≤70dB@10 metrov (pre malé modely), čo je v súlade s normami hluku pre obytné oblasti. S plným nádrž paliva, môže vydržať 8 až 12 hodín, čím spĺňa krátkodobé núdzové potreby civilného použitia a nevyžaduje žiadne častú údržbu.

2. Scenáre obchodných a servisných miest (50 – 300 kW)

• Použiteľné scenáre: obchodné reťazce (chladničky/záložné pokladničné systémy), hviezdičkové hotely (izba klimatizácia/zariadenie medzinárodného konferenčného centra), komunitné kliniky (infúzne pumpy/základné testovanie nástroje)

• Základná hodnota: Spotreba paliva motora Weichai WP6 je len 200 g/(kW · h) a ročné prevádzkové náklady sú o 15 až 20 % nižšia ako u podobných jednotiek. Kecheng Intelligent ATS umožňuje bezrázové prepínanie medzi „napájaním zo siete“ a „pohonná jednotka“ (≤0,5 sekundy), ktorá zabraňuje znehodnoteniu potravín v dôsledku výpadkov prúdu v chladiacom reťazci. Podporuje vzdialené monitorovanie cez mobilnú APP a jedna osoba môže spravovať viacero skladových jednotiek.

3. Priemyselné a výrobné scenáre (300-1500KW)

• Použiteľné scenáre: Továrne na ťažké stroje (hlavné a záložné napájanie pre obrábacie stroje a lisovanie zariadení), výrobcovia automobilových vozidiel (zváracie roboty/lakovacie linky), chemické priemyselné parky (veľké reaktory/obehové vodné čerpadlá)

• Základná hodnota: Motory Weichai WP12/WP17 vydržia nepretržitú prevádzku pri plnom zaťažení po dobu 24 hodín (ročná prevádzka čas ≥ 8 000 hodín), vďaka čomu sú vhodné pre náročnú priemyselnú výrobu. Vysokonapäťový model (6kV) je priamo pripojené k priemyselnej elektrickej sieti, čím sa znižujú investície do zariadení na zníženie napätia. Weichai popredajná sieť motora pokrýva celú krajinu a doba odozvy na poruchu nie je dlhšia ako 4 hodiny.

4. Scenáre inžinierstva a infraštruktúry (100 – 1 000 kW)

• Použiteľné scenáre: Výstavba diaľnic (miešačky/zariadenia na liatie skriňových nosníkov), výstavba mestského metra (pomocný zdroj energie pre štítové stroje/vetranie tunelov), projekty uzlov na ochranu vody (brána zdviháky/monitorovacie zariadenia)

• Základná hodnota: Motory Weichai majú zosilnené piesty a kľukové hriadele, ktoré sú schopné odolať trojnásobku štartovací prúd (vhodný pre inžinierske záťaže motora), zabraňujúci zablokovaniu počas spúšťania. Kecheng antivibračné konštrukcia (rám karosérie je zosilnený na 10 mm), vhodná na hrboľatú prepravu na staveniskách. Prach IP54 a vodeodolnosť, odolná voči technickému prachu a dažďu.

5. Odľahlé oblasti a vonkajšie scenáre (50-500 kW)

• Použiteľné scenáre: Hornaté ťažobné miesta (nabíjanie drviacej techniky a banských vozíkov), pohraničná stráž posty (pomocné pre domácu elektrinu a kúrenie), ostrovné rybárske dediny (spoplatnenie odsoľovania morskej vody vybavenie a rybárske lode)

• Základná hodnota: Motory Weichai môžu štartovať pri teplote -35 ℃ (voliteľné trojité predhrievanie „motorový olej + chladiaca kvapalina + palivo“), vhodné pre vzdialené prostredia s nízkou teplotou; Spotreba paliva je len 195 g/(kW · h) (napr stredne veľké modely) a dlhodobé prevádzkové náklady na mieste sú kontrolovateľné. Servisná sieť Weichai pokrýva odľahlých oblastiach, s pohodlným zásobovaním náhradnými dielmi, takže sa nemusíte obávať popredajných problémov.

Výhody produktu (základná konkurencieschopnosť Weichai Power)

Technické parametre (Plný výkonový rozsah: 20-1500KW)

Technické vlastnosti (exkluzívny dizajn pre Weichai Power)

1. Základné technológie motorov Weichai

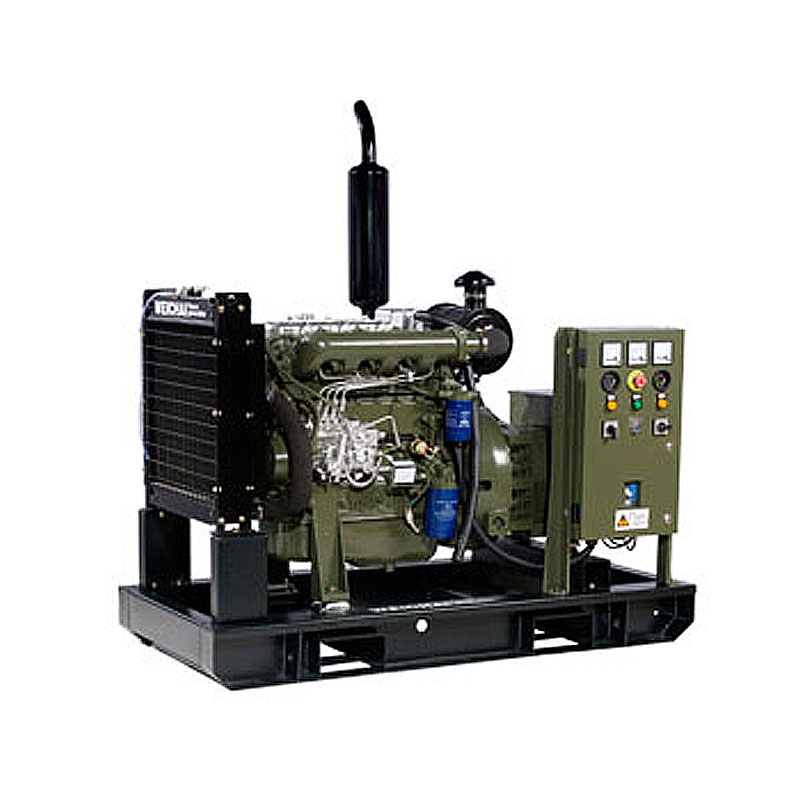

• Malé modely (20-100KW, WP4/WP6):

① Prijatie technológie „vysokotlakového common rail (2000 bar) + turbodúchadlového medzichladenia“, spaľovanie účinnosť sa zvýši o 15 %. Pri štartovaní pri nízkych teplotách je možné ho spustiť cez predohrev nasávania zástrčka (možno spustiť -25 ℃).

② Ľahký dizajn (celý WP4 váži iba 350 kg), s malým celkovým objemom jednotky, vďaka čomu je vhodný pre scenáre komunity a obchodov s obmedzeným priestorom.

③ Exkluzívny riadiaci systém ECU spoločnosti Weichai monitoruje prevádzkové podmienky motora v reálnom čase, s včasnou poruchou miera presnosti varovania ≥98%, čím sa zabráni náhlemu vypnutiu.

• Stredne veľké modely (100 – 500 kW, WP6/WP10):

① Weichai WP10 je vybavený „vysoko účinným systémom preplňovania turbodúchadlom“, ktorý zvyšuje krútiaci moment pri nízkych otáčkach o 35 % (krútiaci moment ≥1400N · m pri 1500 ot./min.), vďaka čomu je vhodný na spúšťanie technických motorov.

② Dvojité vačkové hriadele (DOHC) + štvorventilový dizajn s 20% zvýšením účinnosti nasávania a znížením emisií Národné štandardy IV, vďaka čomu je vhodný pre komerčné scenáre s vysokými požiadavkami na ochranu životného prostredia.

③ Pôvodný továrenský chladiaci systém Weichai (vodné čerpadlo + ventilátor) sa vyznačuje vysokou účinnosťou odvádzania tepla a môže pracovať pri plnom zaťažení v prostredí s vysokou teplotou 50 ℃ bez rizika prehriatia.

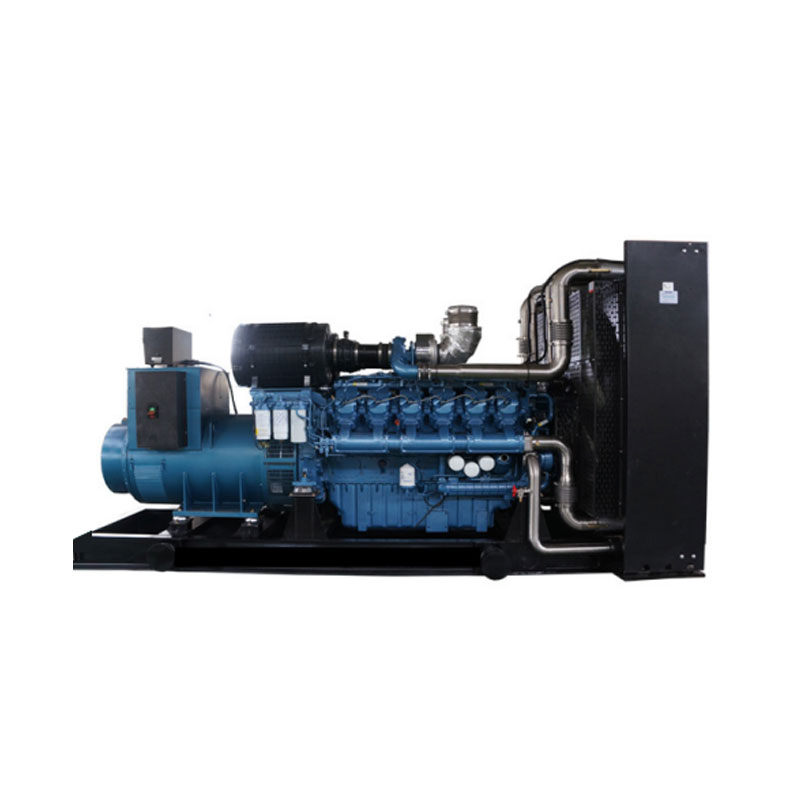

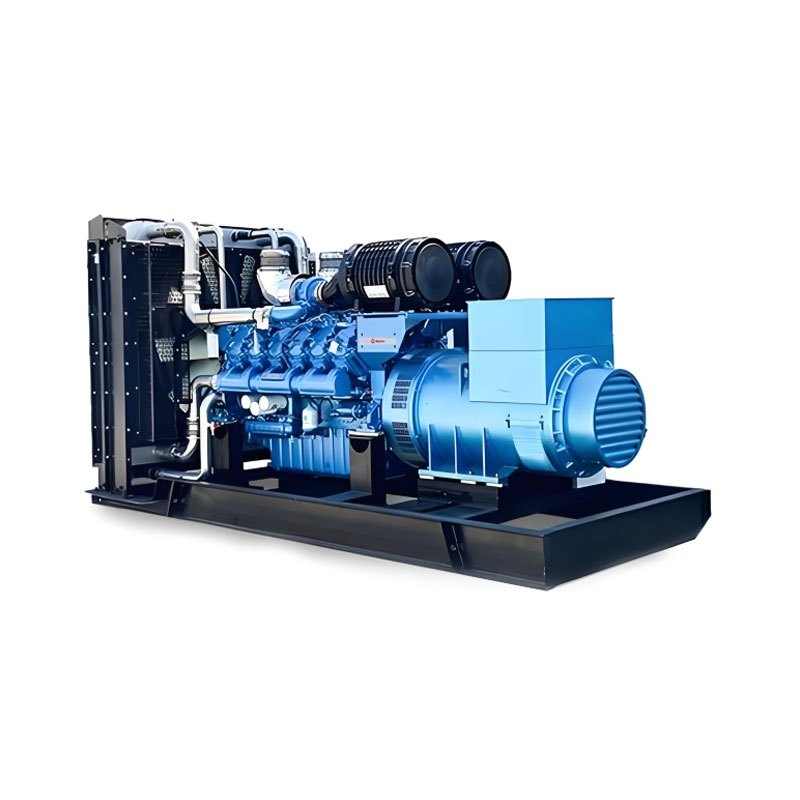

• Veľké modely (500-1500KW, WP12/WP17):

① Weichai WP17 je 12-valcový vysokovýkonný motor typu V. Blok valcov je vyrobený z liateho vermikulárneho grafitu železo (s pevnosťou o 80% vyššou ako obyčajná liatina), ktoré znesie veľké priemyselné zaťaženie dopady.

② Systém dodatočnej úpravy výfukových plynov (SCR+DPF), ktorý spĺňa národné emisné normy V/Euro V, je vhodný pre priemyselné parky s prísnymi požiadavkami na ochranu životného prostredia;

③Inteligentná technológia úspory paliva Weichai (automatické nastavenie uhla predstihu vstrekovania paliva podľa záťaž) spotrebuje o 5 % až 8 % menej paliva ako podobné motory, čo má významnú výhodu pri dlhodobej prevádzke náklady.

2. Kecheng prispôsobená integračná technológia

• Inteligentný ovládač (séria KCPLC):

① Malý model (KCPLC-03) : Zobrazuje základné parametre, ako je napätie, prúd a teplota vody, a podporuje alarm základnej poruchy (vysoká teplota vody, nízky tlak oleja);

② Stredne veľký model (KCPLC-04): Nové funkcie zahŕňajú vzdialené monitorovanie cez mobilnú aplikáciu (sieťové pripojenie 4G) a riadenie spotreby energie v špičkovej oblasti (automatické nastavenie výstupného výkonu), čím sa ušetrí 10 % až 15 % elektrickej energie účty ročne.

③ Veľké modely (KCPLC-05): Podporuje monitorovanie parametrov vysokého napätia (6 kV napätie/prúd), viac strojov paralelné ovládanie (odchýlka vyvažovania záťaže ≤ 5 %) a možno ho pripojiť k priemyselným systémom DCS bezobslužná prevádzka.

• Ochranná a prispôsobivá štruktúra:

① Prachotesný a vodotesný: Malé a stredne veľké modely ponúkajú krytie IP54 (dvojvrstvové tesnenie tela + 50-mesh prachový filter), zatiaľ čo veľké modely môžu byť voliteľne vybavené IP65 (celý stroj je utesnený a môže odolávať krátkodobému ponoreniu do vody do hĺbky 0,5 m).

② Antivibračné a antikorózne: Rám karosérie stredných a veľkých modelov je zváraný 16Mn mangánom oceľ (hrúbka 8-12 mm) a povrch je nastriekaný zinkom + antikoróznou farbou (skúška soľným sprejom ≥1200 hodín), vhodné pre inžinierske a pobrežné scenáre.

③ Pohodlné nasadenie: Pre malé modely, typ prívesu (ťahanie pickupu s minimálnym polomerom otáčania ≤5 metrov) je k dispozícii. Pre veľké modely sa používa modulárny dizajn (bloková doprava, montáž na mieste) a doba inštalácie je ≤4 hodiny.

3. Exkluzívne prispôsobenie a optimalizácia pre Weichai

• Palivový systém: Kompatibilný s požiadavkami motorov Weichai, využíva pôvodný prvok palivového filtra Weichai (presnosť filtrácie 5μm) a palivové potrubie používa gumené hadice odolné voči oleju (označená značka Weichai), aby sa zabránilo upchávaniu vstrekovačov paliva nečistotami z paliva.

• Mazací systém: Používa sa špeciálny motorový olej Weichai (CH-4 15W-40, v súlade s normami API). Olej cyklus výmeny je o 25 % dlhší ako u bežného motorového oleja, čím sa znižuje opotrebovanie motora.• Popredajné prepojenie: Kecheng regulátor dokáže prečítať chybový kód ECU motora Weichai. Keď dôjde k poruche, bude synchrónne tlačená do popredajného systému Weichai, čím sa dosiahne bezproblémové prepojenie „diagnostiky porúch – prideľovania náhradných dielov – údržba na mieste“ a zlepšenie účinnosti údržby o 30 %.

Výber výkonu (Weichai Power Precise Matching)

1. Základ výberu jadra

2. Odporúčanie výkonu pre typické scenáre

Spôsob použitia (výhradná prevádzka pre jednotky Weichai)

1. Kontrola pred spustením (kľúčové body pre motory Weichai)

2. Operácia spustenia (proces delenia energie)

(1) Malé modely (20-100 kW, WP4/WP6)

1. Spustenie predhrievania: Otvorte palivový ventil → Vstúpte do „Manuálneho“ režimu ovládača Kecheng → Stlačte tlačidlo Tlačidlo "Prehrievanie" v prostredí s nízkou teplotou (predhrievacia zástrčka Weichai funguje a kontrolka zhasne dokončiť proces. Predhrievajte 60 sekúnd pri -25 °C) → Stlačte tlačidlo „Štart“.

2. Kontrola stavu: Po naštartovaní motora sledujte otáčky (1500 ot./min±50 ot./min.) a tlak oleja (≥0,3 MPa, pôvodný tlakomer Weichai) a stabilizujte 3 minúty.

3. Operácia načítania: Zatvorte výstupný spínač a postupne zaťažujte (najprv pridajte 50 % záťaže, bežte 5 minút a potom zvýšenie na 100%), čím sa zabráni nárazu na motor Weichai (jednorazové plné zaťaženie je zakázané).

(2) Veľké modely (500-1500KW, WP12/WP17)

1. Príprava na vysoké napätie: Skontrolujte, či je „uzemňovací spínač“ rozvádzača vysokého napätia otvorený → "odpojovač" je zatvorený → Použite vysokonapäťový tester schválený spoločnosťou Weichai (s výdržným napätím 10 kV) potvrdiť, že nejde elektrina.

2. Proces spustenia: Hydraulický štart → Otáčky motora stúpnu na 1500 ot/min → Skontrolujte parametre Weichai ECU (voda teplota ≤85℃, tlak oleja ≥0,3MPa) → Zatvorte vysokonapäťový istič;

3. Postupné zaťaženie: Zaťaženie v poradí „20 %→50 %→80 %→100 %“ (s 5-minútovým intervalom medzi jednotlivými fázami) a monitorujte mieru zaťaženia motorov Weichai (≤100 %) prostredníctvom ovládača Kecheng, aby ste predišli preťaženiu.

3. Monitorovanie prevádzky a vypnutie (ochrana motora Weichai)

• Zameranie monitorovania: Zobrazenie parametrov ECU motora Weichai v reálnom čase (teplota vody ≤95℃, tlak oleja ≥0,2MPa, tlak paliva ≥1,0MPa) a napätie/prúd zobrazené na ovládači Kecheng (≤ menovitá hodnota);

• Spracovanie výnimiek:

① Vysoká teplota vody v motore: Skontrolujte chladiaci systém Weichai (hladina chladiacej kvapaliny, otáčky ventilátora) a vyčistite prach z chladiča (fúkať zvnútra von stlačeným vzduchom o tlaku 0,2 MPa).

② Chybový kód ECU: Prečítajte si chybový kód cez ovládač Kecheng a kontaktujte popredajný servis Weichai. riešenie problémov (napríklad „P0193“ označuje poruchu snímača tlaku paliva).

• Proces vypnutia:

① Vykladanie: Odpojte všetky spínače záťaže a znížte naprázdno.

② Chladenie: Nechajte motor Weichai bežať na voľnobeh 8 až 10 minút (aby sa ochladilo turbodúchadlo a zabránilo sa koksovaniu v dôsledku odstavenie pri vysokej teplote).

③ Vypnutie: Stlačte tlačidlo „Stop“ → Zatvorte palivový ventil (pre dlhodobé vypnutie) → Pri vysokonapäťových modeloch zatvorte „uzemňovací spínač“ na vybitie.④ Dokončenie: Vyčistite vzduchový filter/palivový filter motora Weichai, skontrolujte, či úniky v tele motora (motorový olej, chladiaca kvapalina) a zaznamenajte prevádzkový denník.

Bezpečnosť a ochrana (špecifikácie jednotky Weichai)

1. Bezpečnosť inštalácie (kompatibilná s Weichai Power)

• Miesto a fixácia:

① Inštalujte na dobre vetranom mieste mimo dosahu otvoreného ohňa (≥15 metrov). Výfukový otvor motora Weichai by mal byť otočený do oblasti bez personálu (teplota výfuku ≥550 ℃), aby sa predišlo obareniu.

② Nosnosť zeme by nemala byť menšia ako 1,5-násobok hmotnosti jednotky (napr. Jednotka s hmotnosťou 6000 kg, nemala by byť menšia ako 9000 kg/㎡). Dočasné miesto projektu by malo byť vydláždené drvinou kamene a oceľové platne (aby sa predišlo poklesu) a oceľové platne by mali byť umiestnené pod podporné nohy (s an plocha nie menšia ako 0,5 ㎡/noha).

③ Pokladanie vysokonapäťových káblov: Prechádzajte pozinkovanými oceľovými rúrami (hrúbka steny ≥ 5 mm), s hĺbkou zakopania ≥ 0,7 metrov (aby ste sa vyhli prejdeniu technickými vozidlami) a značky káblov by mali byť zreteľné (označené ako „Špeciálne pre vysokonapäťové jednotky Weichai“).

• Elektrická bezpečnosť:

① Systém uzemnenia: Odpor uzemnenia pre modely s nízkym napätím je ≤4Ω a pre modely s vysokým napätím je to ≤10Ω. Uzemňovacia elektróda používa galvanizovanú uhlovú oceľ ∠50×50×5 (dĺžka ≥2,5 metra), ktorá je spoľahlivo spojená s blok motora Weichai (aby sa zabránilo hromadeniu statickej elektriny).

② Zapojenie záťaže: Pre dočasné inžinierske vedenia použite vysokovýkonné káble s gumovým plášťom YCW (odolné voči oleju/opotrebeniu, v súlade s odporúčanými špecifikáciami Weichai). Svorkovnice by mali byť pevne stlačené medeným nosom (krútiaci moment v súlade s normami Weichai). Pre záťaž motora ochranný neutrál je potrebné pripojiť drôt.

③ Vysokonapäťová prevádzka: Pre 6kV modely, vysokonapäťové izolačné nástroje schválené spoločnosťou Weichai (izolačné rukavice/čižmy, detektor napätia, s výdržným napätím 10 kV). Počas prevádzky dvaja ľudia by mali spolupracovať (jedna osoba obsluhujúca a jedna osoba dohliadajúca) a vyplniť „Prevádzka vysokého napätia Lístok“.

• Konfigurácia protipožiarnej ochrany:

① Oblasť inštalácie je vybavená 2 8 kg suchými práškovými hasiacimi prístrojmi ABC (nie viac ako 5 metrov od jednotka) a 1 požiarne pieskovisko (s objemom nie menej ako 2 metre kubické). Je prísne zakázané stohovať horľavé materiály (ako sú naftové bubny a drevo) okolo motora Weichai.

② Umiestnite varovné značky, ako napríklad „Power Weichai, neobsluhujúci personál sa nesmie priblížiť“ a „Vysoké napätie“ Nebezpečenstvo“ a v noci zaveste červené blikajúce výstražné svetlá.

③ Vypracujte plán núdzovej reakcie na požiar a zorganizujte operátorov, ktorí budú každý štvrťrok vykonávať cvičenia (vrátane špeciálny proces hasenia pre motory Weichai).

2. Bezpečnosť prevádzky (špecifikácie motora Weichai)

• Personálne požiadavky:

①Operátori musia absolvovať spoločné školenie Weichai a Kecheng (40 hodín vrátane prevádzky motorov Weichai a riešenie problémov). Po absolvovaní hodnotenia môžu nastúpiť do funkcie „Prevádzka motorovej jednotky Weichai Certifikát“.

② Pred naštartovaním motora Weichai je potrebné skontrolovať hladinu oleja (obe sú nevyhnutné, aby sa zabránilo ťahanie valca). Počas prevádzky sa nedotýkajte komponentov s vysokou teplotou (výfukové potrubie, turbodúchadlo, teplota ≥ 500 ℃).

③Pri práci v inžinierskych scenároch noste bezpečnostné prilby, protišmykovú obuv a pracovné oblečenie. Pre vysoké napätie prevádzke, by sa malo nosiť ďalšie izolačné vybavenie.

• Prevádzkové kontraindikácie:

① Nepoužívajte motorový olej/filtračné prvky nešpecifické pre Weicha (inak dôjde k strate záruky Weichai a môže dôjsť k spôsobiť poruchu motora).

② Je zakázané štartovať motory Weichai bez motorového oleja alebo chladiacej kvapaliny (jediný chod naprázdno môže spôsobiť opotrebovanie blok valcov).

③ Je prísne zakázané odpájať vysokonapäťový spínač pod záťažou (aby nedošlo k nárazu na Weichai generátor a spôsobiť poškodenie budiaceho systému).

④ Je prísne zakázané prevádzkovať vysokonapäťové modely počas búrok. Napájací zdroj musí byť odpojené a uzemnené kvôli vybitiu, aby sa zabránilo úderom blesku.

• Núdzová reakcia:

① Požiar motora: Ihneď zastavte stroj → Zatvorte palivový ventil → Použite suchý práškový hasiaci prístroj na základňa plameňa (na uhasenie požiaru paliva nepoužívajte vodu) → Evakuujte ľudí v okolí.

② Únik oleja: Vypnite stroj → Skontrolujte ropovod Weichai (či sú spoje uvoľnené a či tesniace krúžky sú poškodené) → Vymeňte pôvodné tesniace krúžky Weichai, doplňte špeciálny olej a potom začnite znova.

③ Únik vysokého napätia: Odpojte horný zdroj napájania → Noste izolačné vybavenie → Izolujte poruchu bod s izolačnou tyčou → Skontrolujte vysokonapäťový kábel/svorkovnicu (či nie je poškodený alebo uzemnený).

3. Udržujte bezpečnosť (Weichai popredajné štandardy)

• Prípravy pred údržbou:

① Odpojte napájanie jednotky (odpojte hlavný vypínač nízkeho napätia a istič a uzemnenie pre vysoké napätie), zatvorte palivový ventil, zaveste varovný štítok „Prebieha údržba, neštartujte“ a upozornite príslušné záťaže na prerušenie napájania.

② Údržba motorov Weichai vyžaduje použitie originálnych nástrojov Weichai (ako sú špeciálne kľúče a krútiaci moment kľúče) a náhradné diely musia byť originálne produkty Weichai (Kecheng poskytuje autorizované kanály obstarávania).

③Pred údržbou veľkých modelov by sa mal uvoľniť tlak chladiaceho systému (otvorením odvzdušňovacieho ventilu) aby horúca voda nestriekala a nezranila ľudí.

• Hlavné projekty údržby:

① Výmena motorového oleja: Motorový olej špecifický pre Weicha vymieňajte každých 600 až 1 000 hodín (v závislosti od motora Weichai model). Použitý olej nalejte do určeného vedra na použitý olej (odovzdajte ho kvalifikovanej inštitúcii pre ošetrenie a zakázať náhodné vypúšťanie).

② Výmena filtračného prvku: Pôvodný vzduchový filter Weichai/palivový filter by sa mal vymeniť každých 500 hodín a olejový filter by sa mal vymieňať súčasne s olejom (nemiešajte filtračné prvky rôznych značiek).

③ Kontrola motora: Skontrolujte vôľu ventilov motora Weichai (pomocou špáromeru špecifického pre Weicha) a stav atomizácie palivových vstrekovačov (vykonávaný popredajnými inžiniermi Weichai) každých 2000 hodín, aby sa zabezpečilo spĺňajú pôvodné výrobné normy.

• Testovanie po údržbe:

Po dokončení údržby je potrebné jednotku spustiť (bežať bez zaťaženia 30 minút), skontrolovať parametre Weichai ECU (bez chybového kódu) a displej regulátora Kecheng (normálne napätie/prúd), zaťaženie na 50 % menovitého napájajte a bežte 1 hodinu. Až po potvrdení, že neexistujú žiadne abnormality, môže byť pripojený k normálnej záťaži

Tabuľka cyklov údržby (exkluzívne pre jednotky Weichai)
